二色シーケンシャルウィンカーポジション基板作成例
2018年05月16日

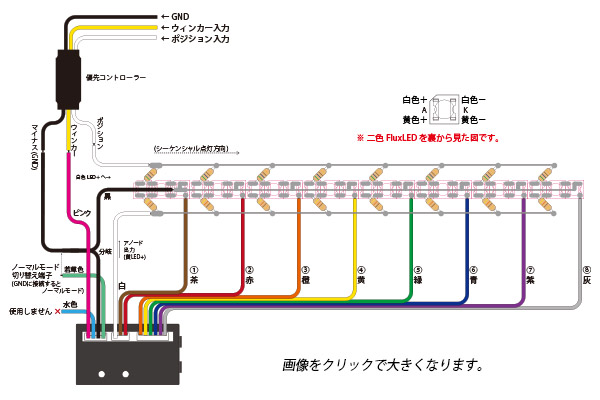

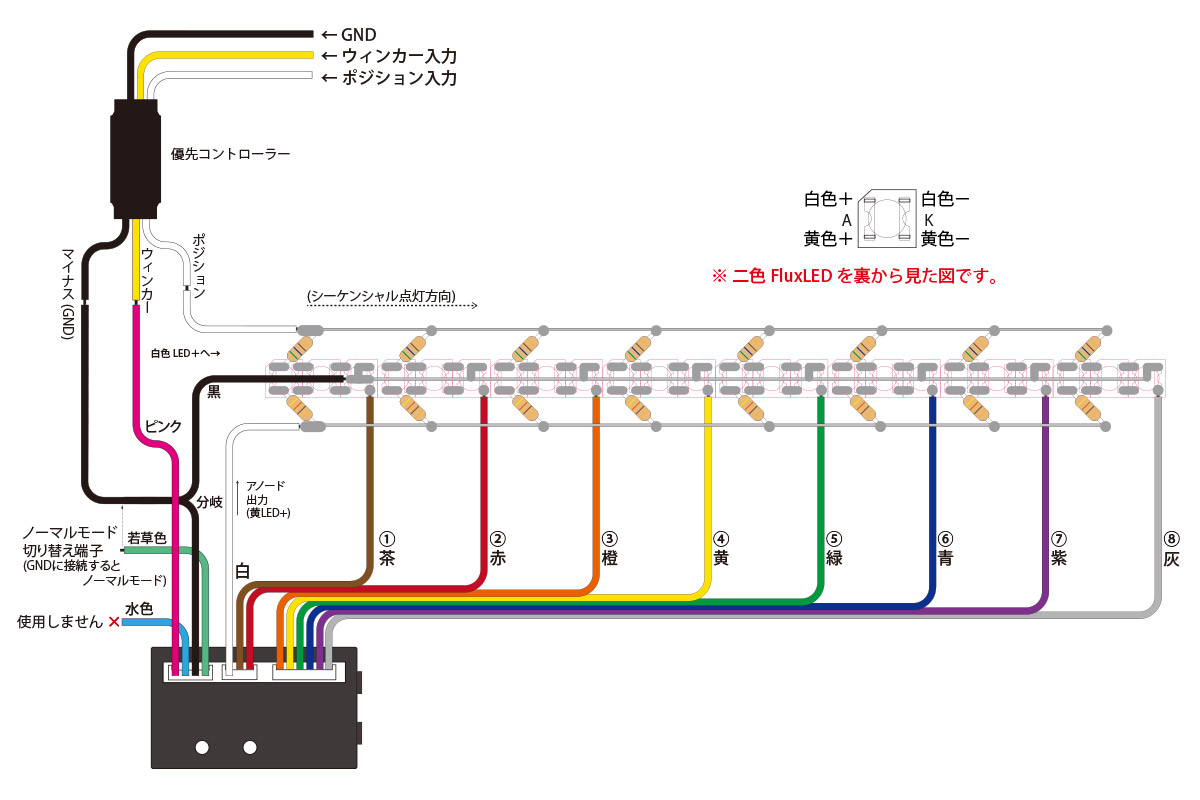

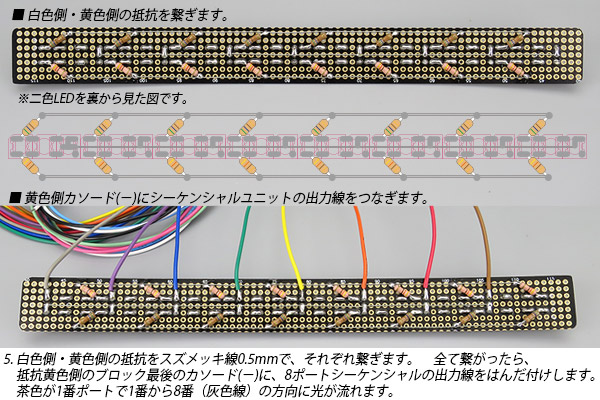

8ポートシーケンシャルユニットも、ポジション機能はありますが、ウィンカーと同色のポジションになります。アウディやレクサスのような、ポジション時は白、ウィンカー時は黄色でシーケンシャルの場合は、優先コントローラーを使えば可能です。今回は二色基板の制作例をご紹介致します。


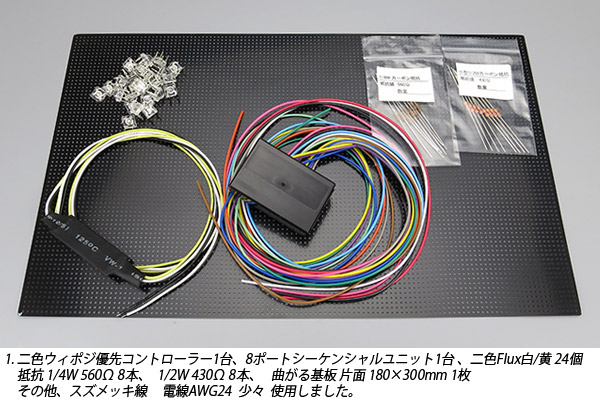

■使用パーツ

シーケンシャルウィンカーユニット 8ポート[5055] 1台
二色ウィポジ優先コントローラー[9340]       1台
Flux白/黄 二色発光LED[0811]           24個
曲がる基板 片面 180×300mm[4221]       1枚
1/4Wカーボン抵抗 [3711]  560Ω         8本
小型1/2Wカーボン抵抗[3731]           8本
スズメッキ線 10m巻[6411]  0.5mm        少々

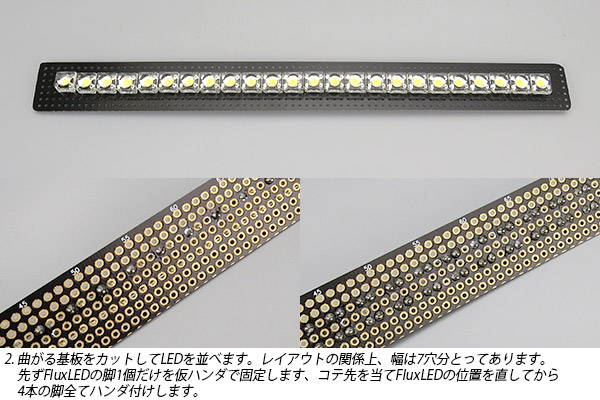

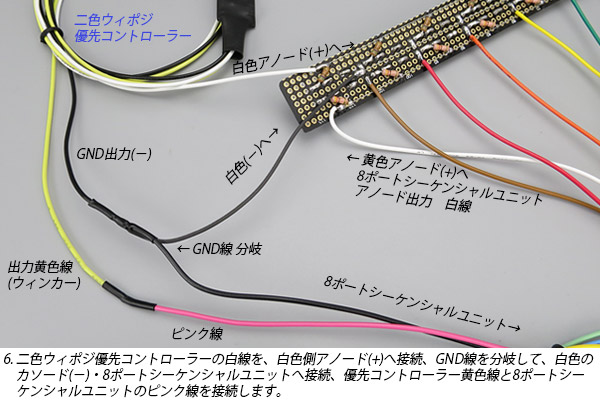

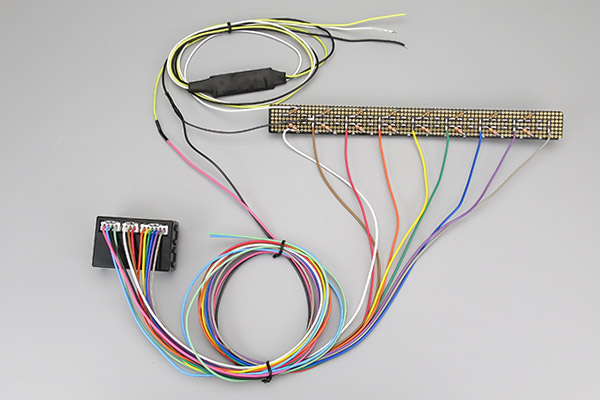

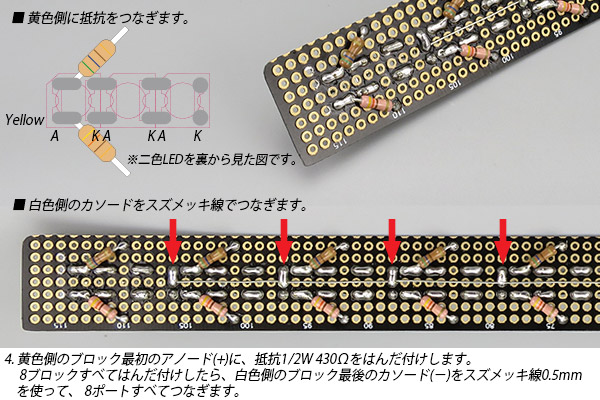

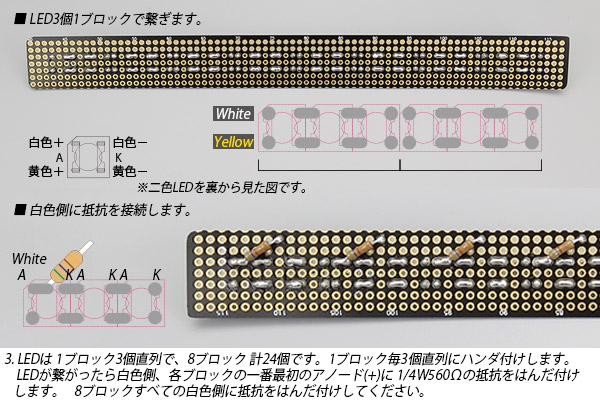

その他、分岐用 電線少々
