情景模型のLED照明

2012年08月30日

最近ブームの情景模型、店長も大変興味があります。
先日秋葉原店に寄った際に、鉄道模型のお店をのぞいてみたら
たくさんのジオラマ商品が置いてあり、ついつい買ってしまいました。

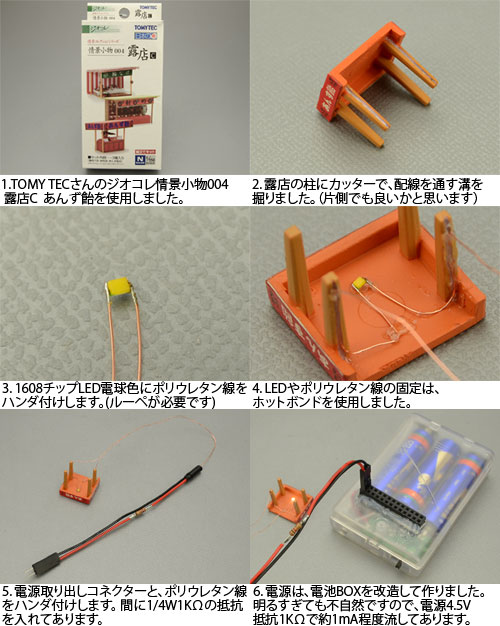

これLED付けたら綺麗かなと思い、試しにLEDを付けてみました。
モデラーさんのように綺麗には出来ませんが、何事もチャレンジあるのみです。

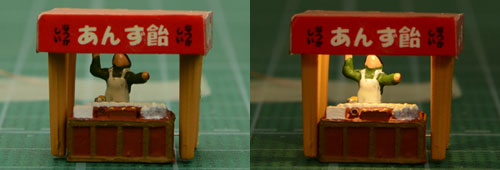

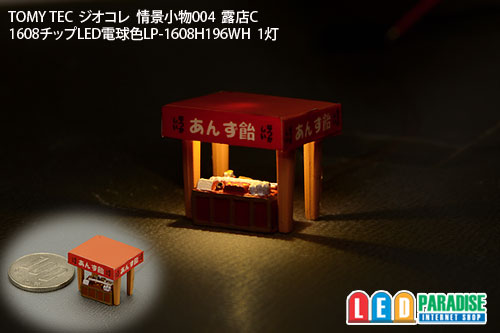

完成です。点灯前と点灯後の比較写真です。
最近のチップLEDは高輝度のため、定格の20mAも流してしまうと明るすぎてしまいます。
夜景であれば1mA程度で十分な明るさになります。
このシリーズたくさん買いましたので、ミニジオラマでも作ってみることにします。

3528アイスブルーで簡単フットランプ

2012年08月03日

新入荷の3528アイスブルーとCCR(CRD)20mAを使って簡単フットランプを作ってみました。
とても綺麗な発色のアイスブルーは、涼しげで、夏の夜にはピッタリ!!　大人のフットランプです。
作り方も比較的簡単ですので、チップが苦手という方も、是非チャレンジしてみてください


1.主な材料は、3528アイスブルー 6個　18LEDマルチ基板　2コマ　　CCR20mA 2個	2.まず片側に半田を盛っておきます。　あまり多く盛りすぎないように注意してください。

3.LEDの極性に注意して、盛ってあるはんだを溶かしながら半田付けします。熱の掛け過ぎ注意	4.LEDを同様に3個半田付けしたら、反対側も半田付けします。　熱の掛け過ぎに注意!!

5.CCRを極性に注意して半田付けします。カソードマークのある方がマイナスです。	6.電線を半田付けします。今回は、ペア線にギボシ加工しておきました。

7,裏面に絶縁と、車両に貼り付ける為の両面テープを貼りました。	8.完成です。　点灯確認をしてから実車に取り付けてください。

車両に取り付けて、涼しげな色のフットランプに仕上がりました。
明るすぎる場合は、電流値を低くしてください。
