4.8mm帽子型3chipLED
赤色 LP-5RAE56C1A

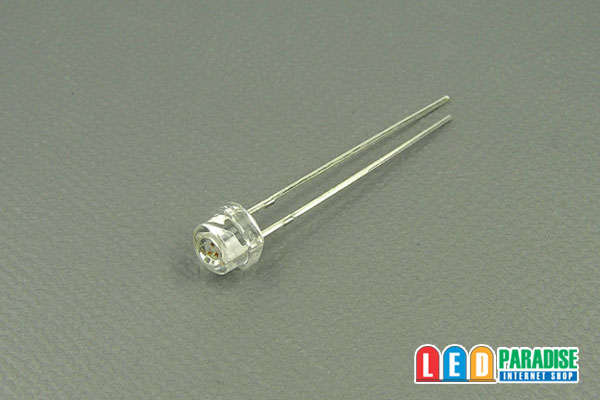

OptoSupply製4.8mm帽子型3chipLED赤色入荷致しました。
3chipのとても明るいLEDです。

■仕様

---

■販売単位をお選び下さい
10個セット　　500円
30個セット　　1500円
50個セット　　2,000円
100個セット　 3,500円
バラ販売　　　 100円

LP-5RAE56C1A

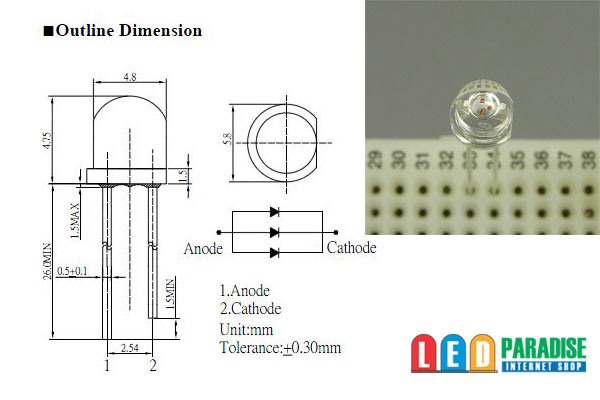

データシート(参考データ)

Vf=2.1V(typ)　
If=60mA(max)　
10000-12000mcd(@60mA)
625nm(typ)
120°


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V） 約45mA計算

　LED5個　 (+)-【1/2W 91Ω】-LED-LED-LED-LED-LED-(-)
　LED4個　 (+)-【1/2W 150Ω】-LED-LED-LED-LED-(-)
　LED3個　 (+)-【1W 180Ω】-LED-LED-LED-(-) 　　
　LED2個 　(+)-【1W 240Ω】-LED-LED-(-) 　　
　LED1個　 (+)-【1W 300Ω】-LED-(-) 　

※12V車ではLED5個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
　
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○45mA流す場合　CRD E-153×3個並列 　LED 1〜4個直列

　 　【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-LED-(-)
　 　【CRD E-153】
　
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
　あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
