3chip UltraFluxLED
ドーム赤色

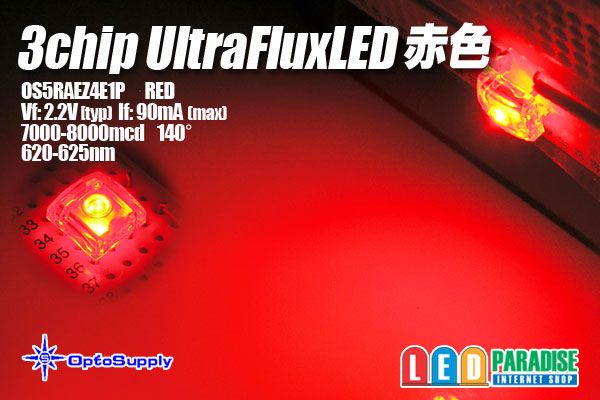

話題のOptoSupply製 3chip UltraFluxLED ドーム赤色入荷致しました。
超広角ドーム状フラットFluxタイプ　とても明るいLEDです。是非お試し下さい。

■仕様

---

※販売単位をお選び下さい
(期間限定特価)
10個セット　　800円
30個セット　　2,100円
50個セット　　3,000円
100個セット　 5,800円
バラ販売　 　　150円

OS5RAEZ4E1P データシート(参考データ)
Vf=2.2V(typ)
If=90mA(max)　※50mA以下推奨　
7000-8000mcd(90mA)
620-625nm
140°
※参考データ

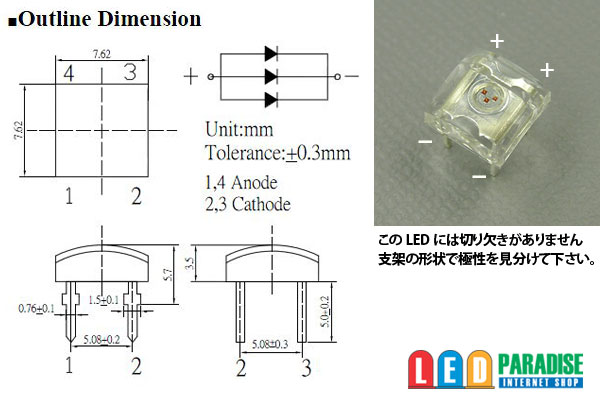

こちらのLEDには、切り欠きがございません
二枚目の写真で、極性をお確かめ下さい。

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V） 約45mA計算

LED5個　 (+)-【1/2W 91Ω】-LED-LED-LED-LED-LED-(-)
LED4個　 (+)-【1/2W150Ω】-LED-LED-LED-LED-(-)
LED3個　 (+)-【1W 180Ω】-LED-LED-LED-(-) 　　
LED2個 　(+)-【1W 240Ω】-LED-LED-(-) 　　
LED1個　 (+)-【1W 300Ω】-LED-(-) 　

※12V車ではLED5個直列が限度です。
　4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
　
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○45mA流す場合　CRD E-153×3個並列 　LED 1〜4個直列

　 　【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-LED-(-)
　 　【CRD E-153】
　
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。

■12V車でテール/ストップ設計例（LED直列4個）
　 　
テール(+)-【1/4W 1KΩ】 -【1/2W 120Ω】 -LED-LED-LED-LED-(-)
　　　　　　　　　　　　　　　└(+)ストップ入力　


※テール/ストップを設計される場合入力側に整流ダイオードを付けて下さい 　
※点灯数やレンズの状態によって、抵抗値は大きく異なります。
　あくまでも参考値として改造はご自身で点灯テストの上自己責任でお願いします。
