OptoSupply
3mm 白色
LP-WA4K3131A

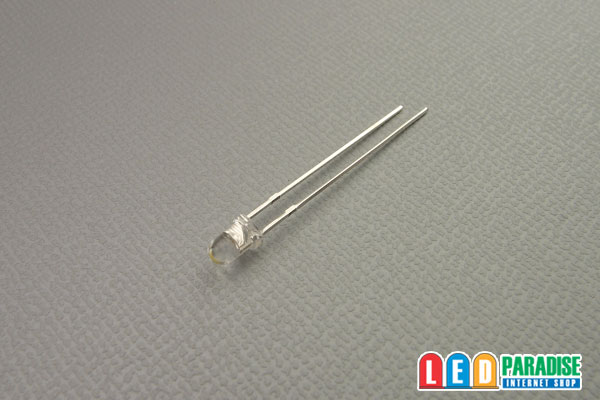

OptoSupply の超高輝度白色LED　3mm白色LED です。
お値段もお安くなっておりますので、是非お試し下さい。

■仕様

---

■販売単位をお選び下さい。
10本セット　300円
30本セット　900円
50本セット　1250円
60本セット　1500円
100本セット　2000円
120本セット　2400円
バラ販売　100円

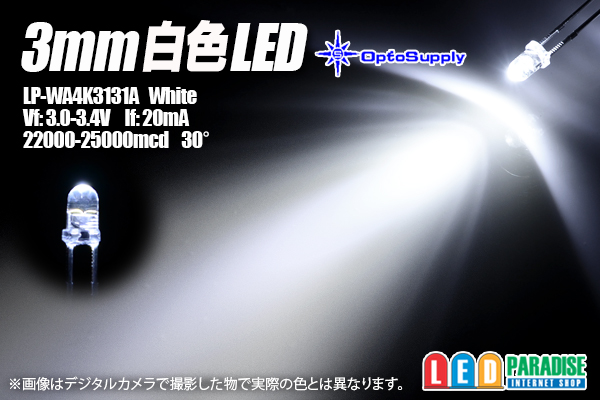

LP-WA4K3131A ※参考データ
Vf：3.0-3.4V
If：20mA
Iv：22000-25000mcd
CCT:7000-8000K
Angle：30°


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○18mA流す場合　CRD E-183

　(+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意

---

写真では正確な色再現が出来ません。お使いのPC環境で見たままの白色で届く訳ではございませんのでご了承ください
