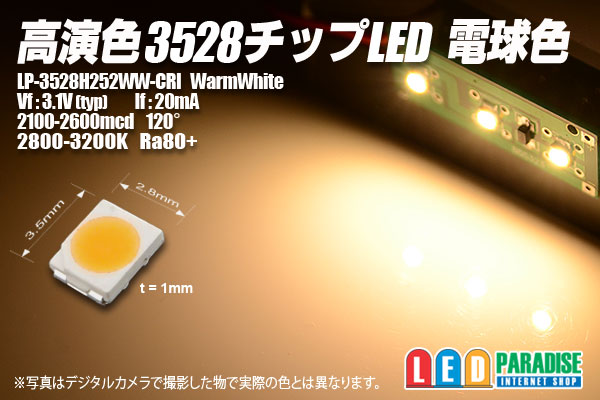

高演色
3528チップLED電球色
2800-3200K

高演色照明用の3528チップLED入荷いたしました。
車のルームランプやメーターパネル、また、建築模型・鉄道模型の照明再現に是非お試し下さい。

新しい薄型t=1mmの3528チップLEDです。

■仕様

---

※販売単位がありますのでご選択下さい。
5個セット　 　 300円
10個セット　　500円
30個セット　　1,350円
50個セット　　2,000円
60個セット　　2,400円
100個セット　 3,800円
120個セット　 4,560円

LP-3528H252WW-HCRI

Vf：3.1V(typ)
If：20mA
Iv：2100-2600mcd
CCT：2800-3200K
Angle：120°
Ra：　80+

中国製　オリジナル　


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　270Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD E-103 or S-183T
　　　　
　 (+)-【CRD S-183T】-LED-LED-LED-(-)

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。
