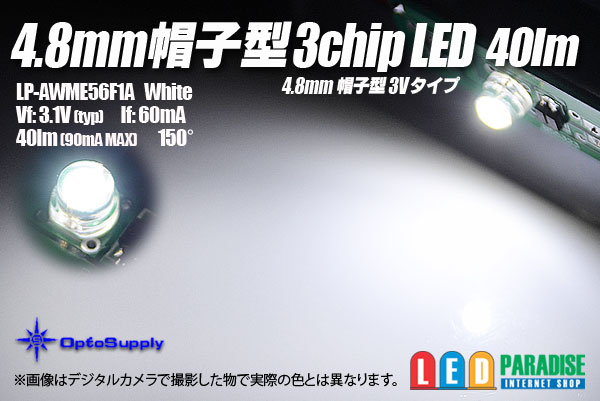

激安 40lm 白色
3chip4.8mm帽子型LED
3V LP-AWME56F1A

OptoSupply製 40lm 3chip4.8mm帽子型LEDエルパラ専用品番で入荷致しました。
Max40lmのパワーを是非お試し下さい。

■仕様

---

■販売単位をお選び下さい
10個セット　　500円
30個セット　　1,350円
50個セット　　2,000円
100個セット　 3,500円
バラ販売　　　100円

LP-AWME56F1A

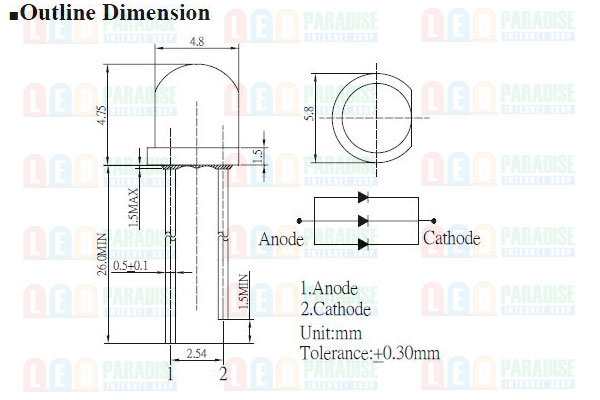

データシート(参考データ)

Vf=3.1V(typ)
If=60mA
40lm(90mAmax)
150°

※こちらの製品は、希に樹脂内部にヒビのある物がございます。
　メーカでは、不良品ではないとの回答です。ご理解の上お買い求め下さい。


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　ご購入時にお申し付け下さい（無料）

※車などでご使用の場合なるべく低めの電流値で点灯させて下さい。

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

　LED3個　 (+)-【1/2W 91Ω】-LED-LED-LED(-) 　　
　LED2個 　(+)-【1W 150Ω】-LED-LED(-) 　　
　LED1個　 (+)-【1W 200Ω】-LED(-) 　

※12V車ではLED3個直列が限度です。
　4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
　

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○54mA流す場合　CRD E-153×3個並列 　LED 1〜3個直列

　 　【CRD E-183】
(+)-【CRD E-183】-LED-LED-LED-(-)
　 　【CRD E-183】
　
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
　あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
