OptoSupply
5mm 蛍光緑
LP-G74L5111A

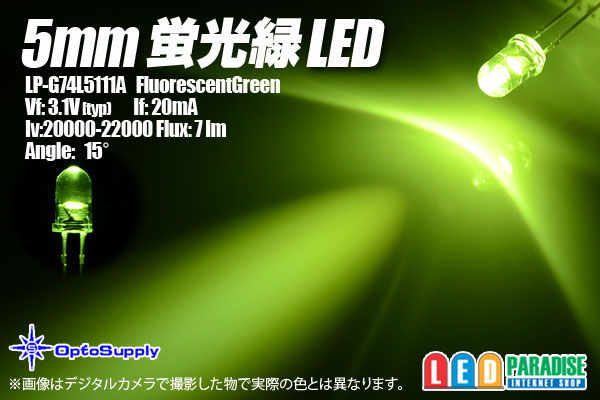

OptoSupply製蛍光緑5mm砲弾型LED　エルパラ専用品番で入荷致しました。
星和のパステル ライム色に似た色合いのLEDです。
珍しい蛍光緑色を是非お試し下さい。

■販売単位をお選び下さい。
10本セット　400円
30本セット　1050円
50本セット　1500円
60本セット　1800円
100本セット　2500円
120本セット　3000円
バラ販売　100円

LP-G74L5111A ※参考データ
Vf：3.1V(typ)
If：20mA
Iv：20000-22000mcd
Flux： 7lm
Angle：15°

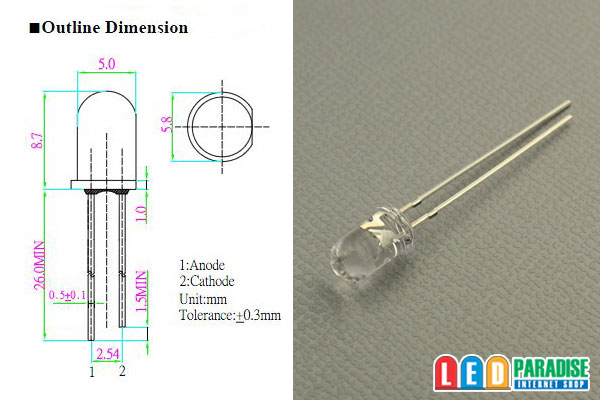

LP-G74L5111Aメーカーデータシート ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○18mA流す場合　CRD E-183

　(+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意

---

写真では正確な色再現が出来ません。お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください
