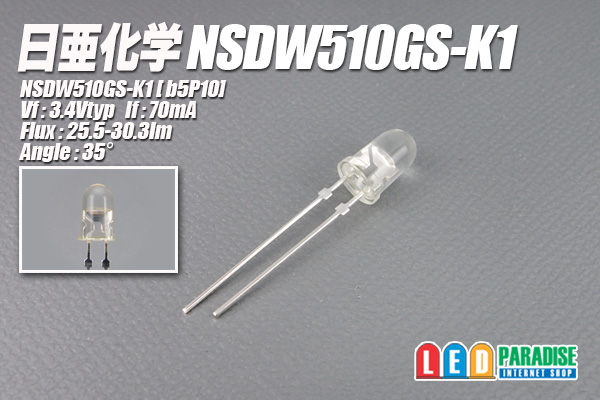

日亜5mm白色LED
NSDW510GS-K1

日亜の新製品NSDW510GS-K1入荷いたしました。
とても明るい最新LEDを是非お試しください。

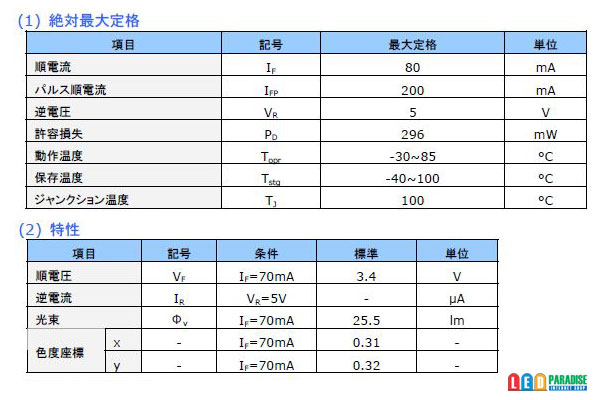

■仕様

---

NSDW510GS-K1 (b6P9)
ストッパーあり
Vf：3.4typ　
If：70mA
色調：b5
光度P9ランク：21.4-25.5lm
指向角：35°

■販売単位をお選び下さい。
10本セット　　 900円　（1本あたり 90円）
30本セット　　 2550円　（1本あたり 85円）
50本セット　　 4000円　（1本あたり 80円）
100本セット　 7800円　（1本あたり 78円）
バラ販売　　　150円

NSDW510GS-K1

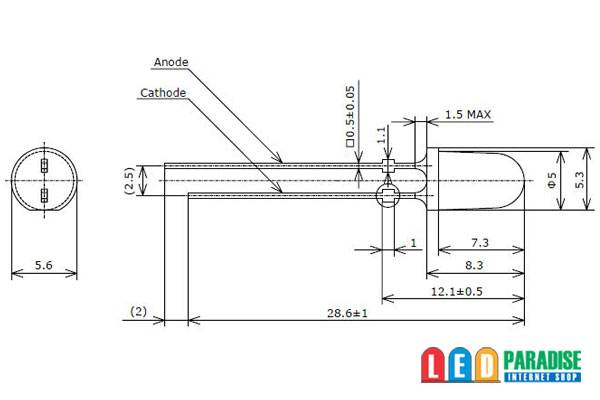

メーカーデータシート


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
LED3個 (+)-【1/2W 91Ω】-LED-LED-LED-(-)
　LED2個 (+)-【 1W 150Ω】-LED-LED-(-)
　LED1個 (+)-【 2W 200Ω】-LED-(-)
※約60mA程度で計算してあります。(抵抗値修正しました)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○約54mA流す場合　CRD E-183×3個並列

　　　　【CRD E-183】
　 (+)-【CRD E-183】-LED-LED-LED-(-)
　　 　 【CRD E-183】

○約60mA流す場合　CRD E-153×4個並列

　　　　【CRD E-153】
　 (+)-【CRD E-153】-LED-LED-LED-(-)
　　 　 【CRD E-153】
　　 　 【CRD E-153】

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
