自作用
電源ターミナル部品セット

■特長

---

エルパラオリジナル 鉄道模型・ジオラマ・建築模型等の極小LED用電源ターミナル自作用部品セットです。
1608chipLED配線コネクタ付き[1700] の電源用にお使い下さい。

使うLEDや、電源電圧、LEDの明るさなどによって抵抗を選ぶなど、お好みに応じて自作される方向けのセットです。
抵抗は別売りとなっております。

■仕様

---

■自作用電源ターミナル部品セット

　1セット　480円

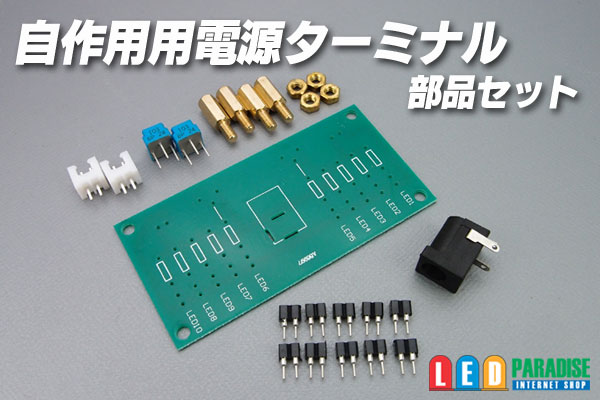

■セット内容
○電源ターミナル基板　1枚
○DCジャック　DC-005B　1個
○半固定抵抗 10KΩ　2個
○スペーサー・ナット　4セット
○2pinソケット　10個
○2pinコネクターメス　2個


■電源が5Vで、白・電球色等のVf:3V程度のLEDの場合
通常点灯：100Ω　控えめ点灯：360Ω　かなり控えめ：2KΩ　程度目安

■電源が12Vで、白・電球色等のVf:3V程度のLEDの場合
通常点灯：470Ω　控えめ点灯：1.8kΩ　かなり控えめ：9.1KΩ　程度目安

■LEDの電流制限抵抗値の求め方

抵抗R(Ω)=

入力電圧E(V)−LEDの電圧(V)×LED個数
──────────────────
LEDに流しす電流（A）

■ご注意

---

※本品は自作セットで、ハンダ付け等が必要です。誰でも簡単に作れるという物ではございません。
※抵抗は別売りです。使用環境に合わせて別途お求め下さい。

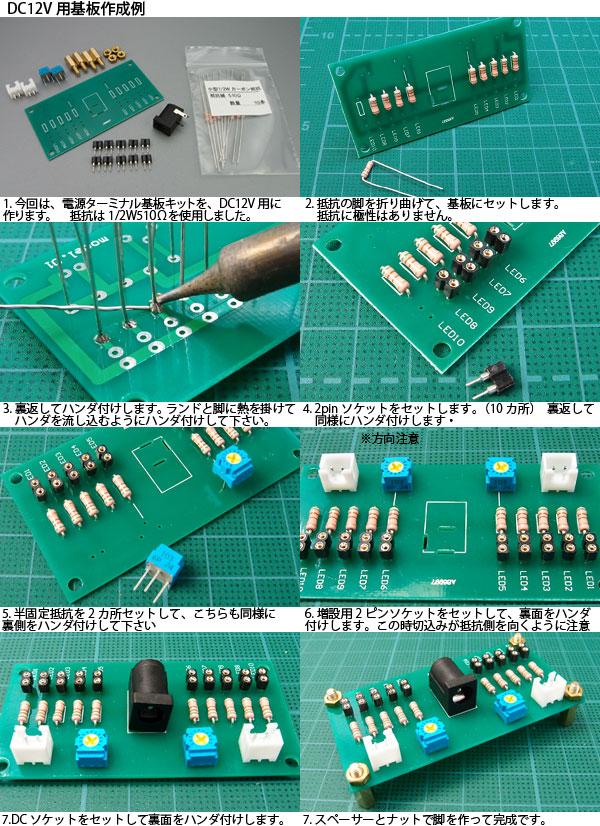

※説明書はございません。　写真二枚目の製作例を参考に製作して下さい。
※基板裏面は必要に応じて絶縁をして下さい。
※出荷前に確認を行いますが、万が一不具合のある場合には到着後1週間以内にご連絡ください。
※保証は初期不良のみとなります。加工後の物は保証対象外になりますのでご注意ください。
