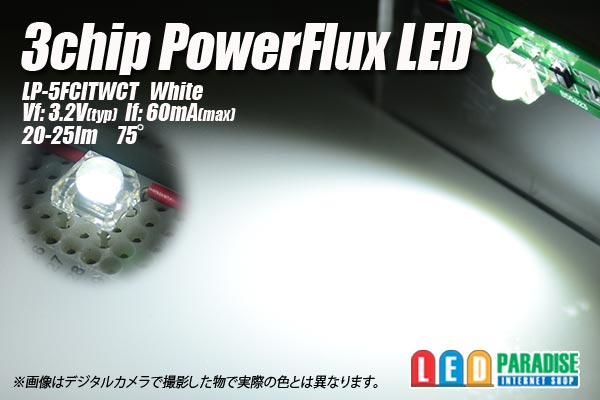

3chipFLUX LED 白色
LP-5FCITWCT 20-25lm

以前の3chipFluxが製造中止となり、新型番で入荷致しました。
20-25lm@60mAで、とても明るく色合いも6500-7000K程度と綺麗な白色です。
お値段もお求めやすくなりましたので、是非お試し下さい。

※販売単位をお選び下さい

10個セット　　800円
30個セット　　2,100円
50個セット　　3,000円
60個セット　　3,600円
100個セット　 5,800円
120個セット　 6,960円
バラ販売　　　 100円

※ご注意
以前と異なり、脚に放熱板の無いタイプです。
光が強いので、光源を直視しないで下さい。

車などでお使いの場合、なるべく低い電流値で点灯させて下さい
20mA程度でも十分明るいです。

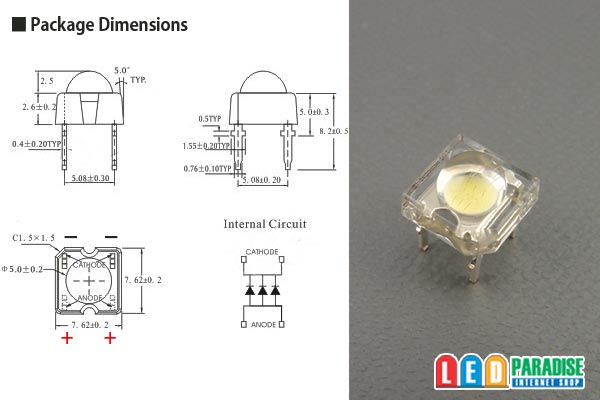

Vf : 3.2V(typ)　
If : 60mA(max)
Flux : 20-25lm @60mA　
Angle : 75°
CCT : 7000K(typ)
中国製　オリジナル


※電子工作初心者の方、12V車用の簡単な配線図をご用意しております。

■12V車　CRDを使って点灯させる場合の例
E-153 3並列　約45mA　LED1〜3個直列

　 　【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-(-)
　 　【CRD E-153】

■12V車 抵抗を使って点灯させる場合の例 最大電圧14.4V　約40mA

LED3個(+)-【1/2W 120Ω】-LED-LED-LED-(-) 　　
LED2個(+)-【1W 200Ω】-LED-LED-(-) 　　
LED1個(+)-【1W 300Ω】-LED-(-) 　

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

　
※発熱がありますので、密集配置を避け、LED同士の間を空けて配置して下さい。
※車などでお使いの場合、なるべく低めの電流値で点灯させて下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
　あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
