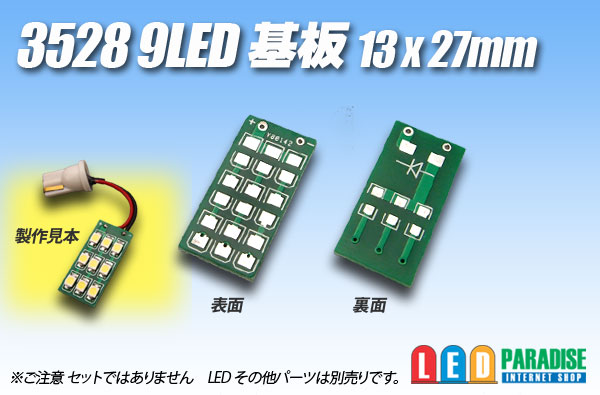

3528 9LED基板
13×27mm

エルパラオリジナル　3528 9LED基板が入荷いたしました。

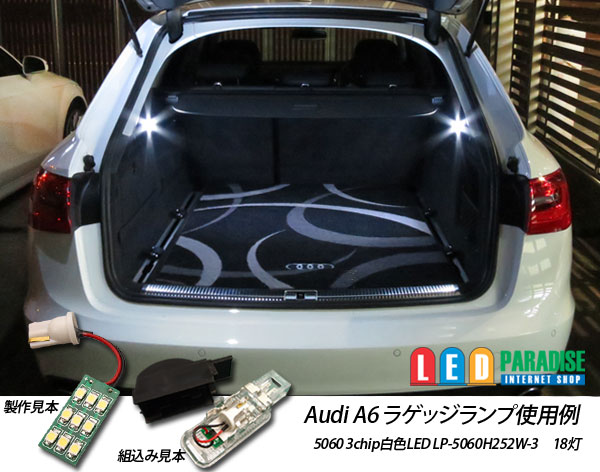

小型の基板ですので、カーテシ、ラゲッジランプ、ライセンスランプなど、スペースの狭い場所で明るさが必要な場合に最適です。
是非お試し下さい。

※ご注意　基板単体の販売です。完成品やキットではありません。

■仕様

---

■販売単位をお選び下さい。
バラ販売　　　 80円
10枚セット　　600円
100枚セット 　5000円

基板サイズ：27mm×13mm×1.6mm

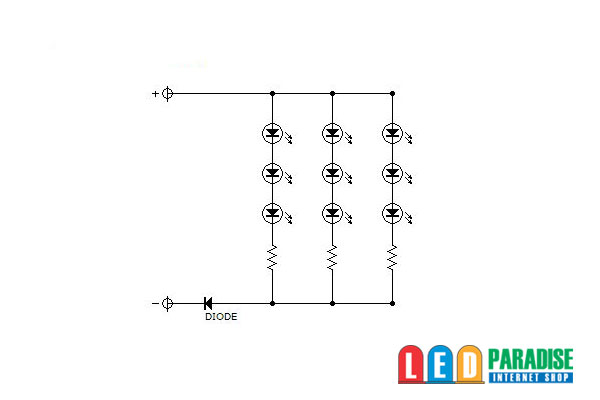

※5060SMDの3chipが3直列で、3並列となります。

■ご注意

---

写真中のLED・CRD・配線等、基板以外のパーツは別売りです。
価格は基板1枚の価格となります。

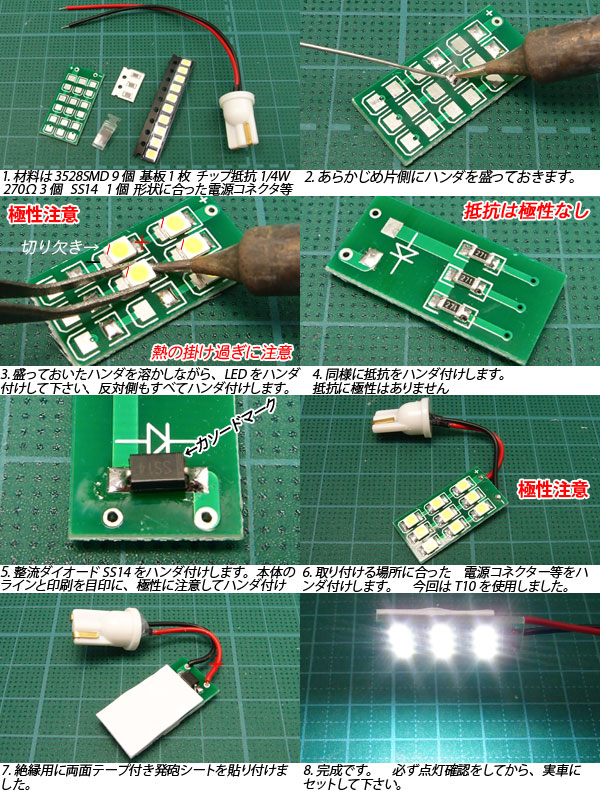

説明書等ございません。２枚目の写真をご参考に製作して下さい。
基板に製造時に必要な穴の開いている物がございますが不良品ではありません。

■12V車用抵抗参考値
3528白等、3V程度のLEDの場合　1/4wチップ抵抗 270〜330Ω程度
3528赤等、2V程度のLEDの場合　1/4wチップ抵抗 430〜510Ω程度

■CRDの場合　 S-153T・S-183T等
