OptoSupply

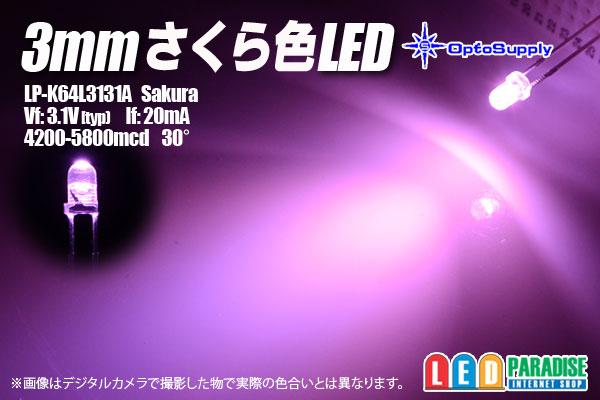

3mm さくら色LED
LP-K64L3131A

3mmさくら色LED LP-K64L3131Aエルパラ専用品番で入荷しました。
桜の花をイメージした淡いピンク系の美しい色合いです。是非お試し下さい。

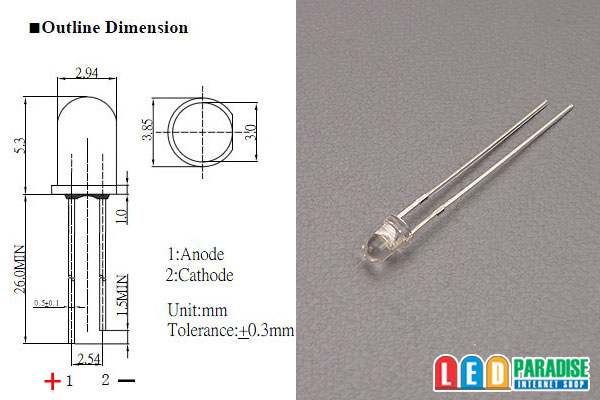

■仕様

---

■販売単位をお選び下さい。
10本セット　　450円
30本セット　　1,200円
50本セット　　1,750円
60本セット　　2,100円
100本セット　 2,800円
120本セット　 3,360円
バラ販売　　　 100円

LP-K64L3131A※参考データ
Vf：3.1V(typ)
If：20mA
Iv：4200-5800mcd
Angle：30°

メーカーデータシートpdf ※参考データ

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○18mA流す場合　CRD E-183

　(+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意

---

写真では正確な色再現が出来ません。お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください
