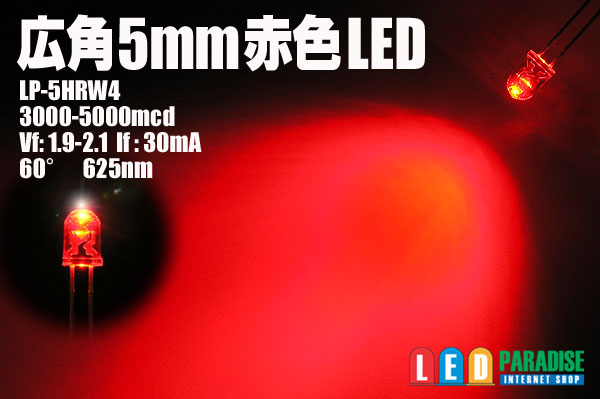

広角60°5φ赤色LED
MAX5000mcd
LP-5HRW4

NEW!!赤色広角タイプ入荷いたしました。
テールランプのLED化に最適!!斜め方向からの認識も良好です。
店長が自信を持ってお勧めいたします。

広角タイプですので、狭角の物と比べると光度は下がってますが、20°13000-16000mcdのLEDと同じ芯材を使用していますので、とても明るいLEDです。

■仕様

---

■販売単位をお選び下さい。
10本セット　　400円
50本セット　　1800円
100本セット　 3500円
バラ販売　　　 100円

3000-5000mcd
Vf:1.9-2.1V
If:30mA
60°
625nm

中国製


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

LED5個 (+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
LED4個 (+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
LED3個 (+)-【1/4W　430Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/2W　560Ω】-LED-LED-(-)
LED1個 (+)-【1/2W　620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でテール/ストップ設計例

テール(+)-【1/4W 470Ω】 -【1/4W 180Ω】 -LED-LED-LED-LED-LED-(-)
└(+)ストップ入力　

※点灯させる本数などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
※テール/ストップを設計される場合入力側に整流ダイオードを付けて下さい
