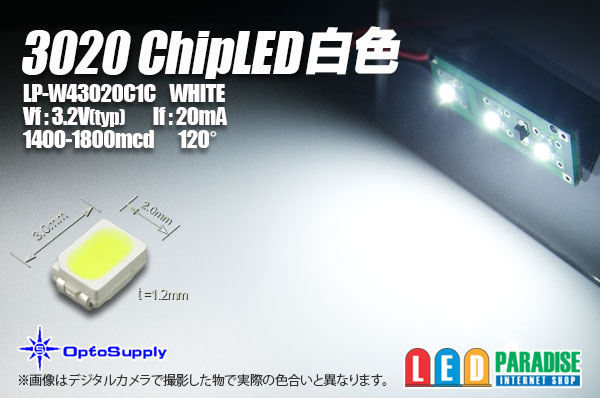

3020白色 LP-Y53020C1C

OptoSupplyの3020chipLED白色エルパラ専用品番で入荷しました。
お値段も大変お求めやすくなっておりますので、是非お試し下さい。

■仕様

---

■販売単位をお選び下さい。
5個セット　 　 125円
10個セット　　190円
30個セット　　540円
50個セット　　850円
60個セット　　1,020円
100個セット　 1,600円
120個セット　 1,920円

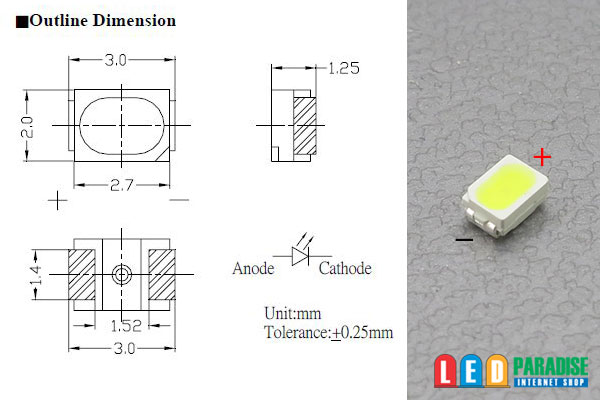

LP-W43020C1C ※参考データ
Vf：3.2V(typ)
If：20mA
Iv：1400-1800mcd
Angle：120°
CCT:6500K(typ)

メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○20mA流す場合　CRD E-103×2個並列
　　　　【CRD E-103】
　 (+)-　 　　　 　　　-LED-LED-LED-(-)
　　 　 【CRD E-103】

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。

■ご注意

---

写真では正確な色再現が出来ません。
お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください
