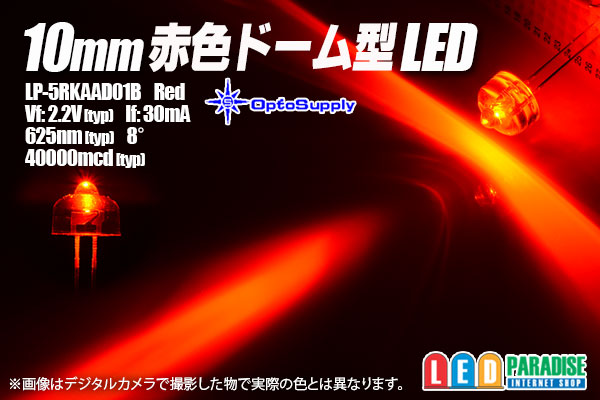

Optosupply 10mmドーム形 赤色
LP-5RKAAD01B

■特長

---

Optosupplyの新製品、めずらしい10mmドーム型LEDがエルパラ専用品番で入荷しました。

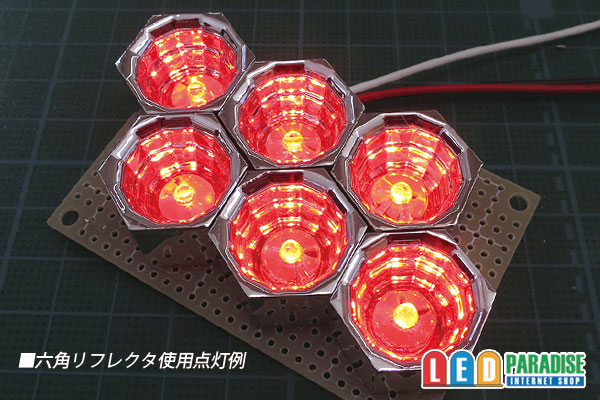

前面への強いスポット光と、横方向にも発光しますので、六角リフレクターと相性抜群です。
是非お試し下さい。

■仕様

---

■販売単位をお選び下さい
10本セット　350円
30本セット　990円
50本セット　1500円
60本セット　1800円
100本セット　2800円
120本セット　3360円

500本、1000本単価ご相談下さい。

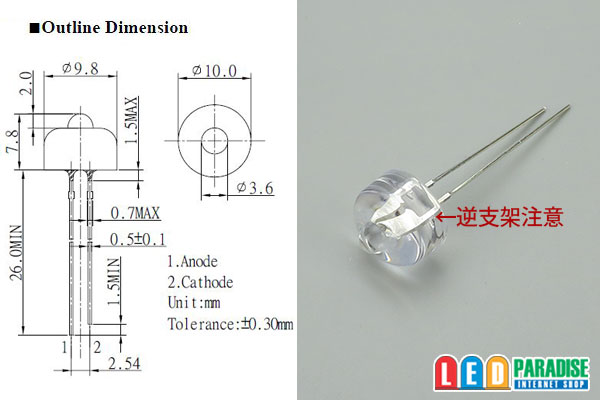

LP-5RKAAD01B　※参考データ
Vf：2.2V(typ)
If：30mA
Iv：40000mcd
Angle：8°
波長：625nm

※注意
目を痛める危険があります。光源を直視しないで下さい

中国製

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例 (20mA)

　LED5個(+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
　LED4個(+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
　LED3個(+)-【1/4W　430Ω】-LED-LED-LED-(-)
　LED2個(+)-【1/2W　560Ω】-LED-LED-(-)
　LED1個(+)-【1/2W　620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でテール/ストップ設計例
　 　
テール (+)-【1/4W620Ω】-【1/4W120Ω】-LED-LED-LED-LED-LED-(-)
　 　　　　　　　　　　　　　└(+)ストップ入力　

※テール/ストップを設計される場合各入力側に整流ダイオードを付けて下さい　
（配線図に記載してございます。）　
※点灯させる本数などにより、抵抗値が変わる場合がございます。
　あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
※LED単体での販売となります。画像中のリフレクタ・基板等は別売りとなります。
