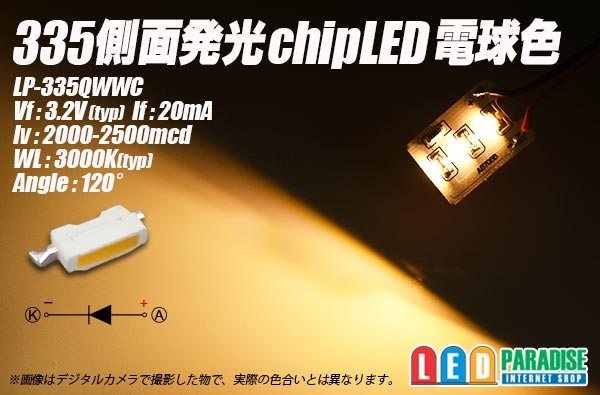

335側面発光チップLED
電球色　LP-335QWWC

■特長

---

335(4008）側面発光タイプのチップLEDです。
とても小さい側面発光LEDですので、バックライトや模型の電飾等に、また、側面発光・全面発光テープもこのLEDを使用していますので、補修などにもご利用下さい。

■仕様

---

※販売単位がありますのでご選択下さい。
5個セット　250円
10個セット　400円
30個セット　1,050円
50個セット　1,500円
60個セット　1,800円
100個セット　2,800円
120個セット　3,360円

■LP-335QWWC
Vf：3.2V(typ)
If：20mA
Iv : 2000-2500mcd
CCT : 3000K(typ)
Angle : 120°

中国製　オリジナル
　

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
　4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD E-183 or S-183T LED 1〜3個直列
　　　　
　 (+)-【CRD S-183T】-LED-LED-LED- (-)

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。
