5730 ChipLED White
LP-YKW5730W

■特長

---

明るい5730 Chip LEDがオリジナル品番で入荷いたしました。
50lmの爆光を是非お試し下さい。

5630の基板が使用可能です。
是非お試し下さい。

■仕様

---

※販売単位がありますのでご選択下さい。
5個セット　　　250円（1個あたり 50円）
10個セット　　 400円（1個あたり 40円）
30個セット　　1050円（1個あたり 35円）
50個セット　　1500円（1個あたり 30円）
60個セット　　1800円（1個あたり 30円）
100個セット　 2600円（1個あたり 26円）
120個セット　 3120円（1個あたり 26円）

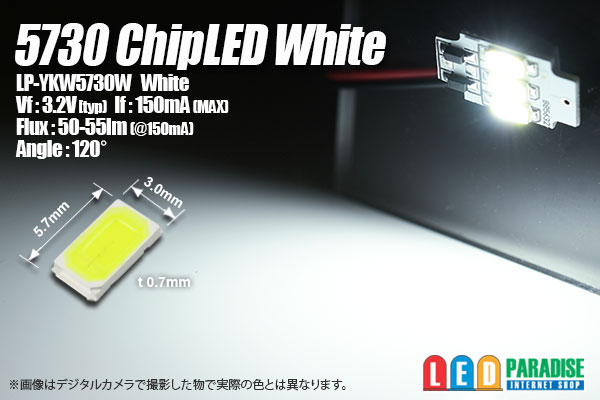

LP-YKW5730W
発光色：White
Vf: 3.2V(typ) [@150mA]
IF: 150mA(MAX)
Flux：50-55lm [@150mA]
Angle:120°

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V/電流値約50mA）

　LED3個　 (+)-【1/2W 110Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1W　 180Ω】-LED-LED-(-)
　LED1個 　(+)-【1W　 240Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCCR(定電流レギュレーター)を使って点灯させる場合の例

　○50mA流す場合　NSI45025AT1G　25mA CCR×2個並列
　　　　【CCR NSI45025AT1G】
　 (+)-　 　　　　　 　 　　　　　-LED-LED-LED-(-)
　　 　 【CCR NSI45025AT1G】

※CCR(定電流レギュレーター)には極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
※配線図のご用意はございません。
※画像内の基板・その他は別売りとなります。
