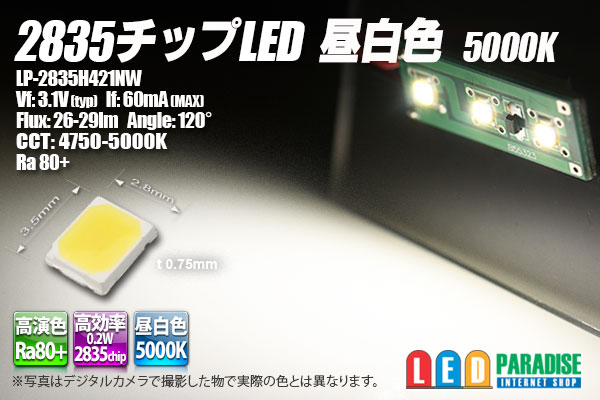

2835チップLED 昼白色
5000K LP-2835H421NW

■特長

---

高演色照明用の2835チップLED入荷いたしました。

車のルームランプや、メーターパネル
また、建築模型・鉄道模型の照明再現に是非お試し下さい。

3528用の基板が使用可能です。

■仕様

---

※販売単位がありますのでご選択下さい。
5個セット　250円
10個セット　450円
30個セット　1200円
50個セット　1750円
60個セット　2100円
100個セット　3200円
120個セット　3840円

LP-2835H421NW
発光色：NaturalWhite
Vf: 3.1V(typ) [@60mA]
IF: 60mA(MAX)
Flux: 26-29lm [@60mA]
Angle: 120°
CCT: 4750-5000K 昼白色相当
Ra80+

※ナチュラルホワイト－昼白色　へと表記変更させて頂きました。

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4/V電流値約40mA）

　LED3個　 (+)-【1/2W 150Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/2W 220Ω】-LED-LED-(-)
　LED1個 　(+)-【1W　 330Ω】-LED-(-)

■12V車でCCR(定電流レギュレーター)を使って点灯させる場合の例

　○40mA流す場合　NSI45020AT1G　20mA CCR×2個並列
　　　　【CCR NSI45020AT1G】
　 (+)-　 　　　　　 　 　　　　　-LED-LED-LED-(-)
　　 　 【CCR NSI45020AT1G】

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○36mA流す場合　CRD S-183T×2個並列
　　　　　【CRD S-183T】
　　 (+)-　 　　　　　 　　-LED-LED-LED-(-)
　　　 　 【CRD S-183T】

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CCR/CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
※配線図のご用意はございません。
※画像内の基板・その他は別売りとなります。
