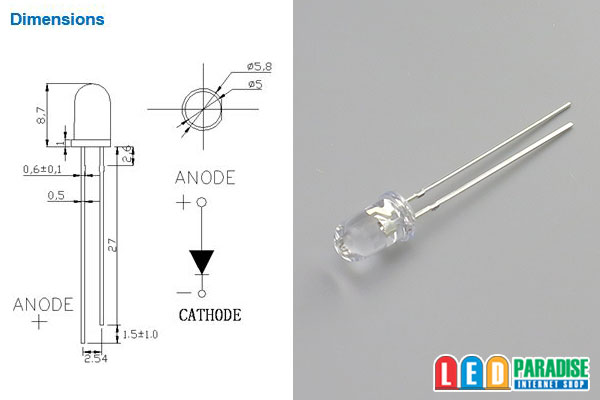

青色5mm砲弾型LED　 LP-5B4SCHJ12

■特長

---

青色5mm砲弾型LED　 LP-5B4SCHJ12

とても明るい、5mm砲弾型青色LEDです。
光度がアップして新入荷いたしました。
以前の物と型番変更になっておりますのでご注意下さい。

■仕様

---

■販売単位をお選び下さい。
10本セット　400円
30本セット　1140円
50本セット　1300円
60本セット　1560円
100本セット　1980円
120本セット　2370円
バラ販売　100円

Vf：3.2V(typ)
If：20mA　
Iv：15000-17000mcd
Wl：465nm (typ)
Angle：15°

中国製オリジナル

○電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　ご購入時カート備考欄より、お気軽にお申し付けください。（無料）


■12V車抵抗を使って点灯させる場合の例（最大電圧14.4V）

　　LED3個　 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
　　LED2個　 (+)-【1/4W 430Ω】-LED-LED-(-)
　　LED1個 　(+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
　4個以上点灯させる場合は上記の回路を並列に繋いで増やします

■12V車CRDを使って点灯させる場合の例

　　○20mA流す場合　CRD E-103×2個並列
　　　　　【CRD E-103】
　　 (+)-　 　　　　　 　-LED-LED-LED-(-)
　　　 　 【CRD E-103】

　　○15mA流す場合
　　 (+)-【CRD E-153】-LED-LED-LED-(-)

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
　あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
