5060 12LED 円形基板 40mm
■特長
エルパラオリジナルの円形基板が入荷いたしました。
5060(5050)のchip LEDと抵抗を付けるだけで簡単に作成可能です。
16mmピッチで3Φの穴が開いていますので固定も容易に可能です。
扱いやすい基板でスコアボードや信号機など使用用途は様々です。
自作テールや円形の照明などにも流用できるかと思います。
■仕様
5060 12LED 円形基板 40mm 1枚 180円
外形 40mm 12LED
基板厚み 1.6mm
材質:FR-4
※50mm/60mmサイズも別途販売しております。
回路は、1個の5060SMDの3chipが直列につながっています。
完成品もございます。
こちら
■ご注意
○写真中のLED・抵抗・配線等は別売りです。価格は基板単体の価格となります。

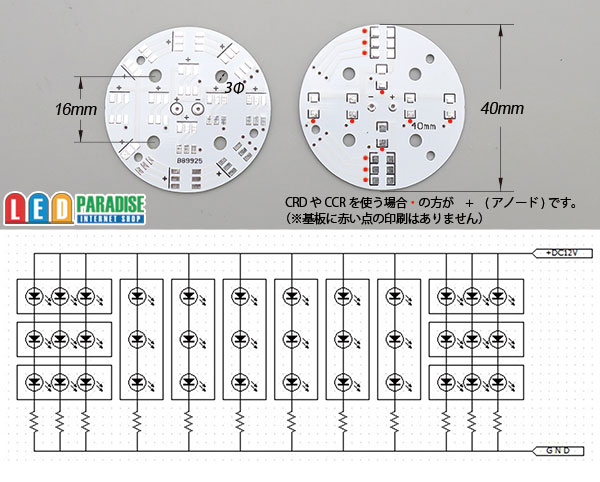

○配線図はございません。3枚目の画像を参考に制作お願いします。
上記ご了承の上お求め下さい。
