T4.4 MidPowerLED
赤色 LP-T4.4CDSR

■特長

---

T5ウェッジ球などに使用されている、0.5W MidPowerLEDです。

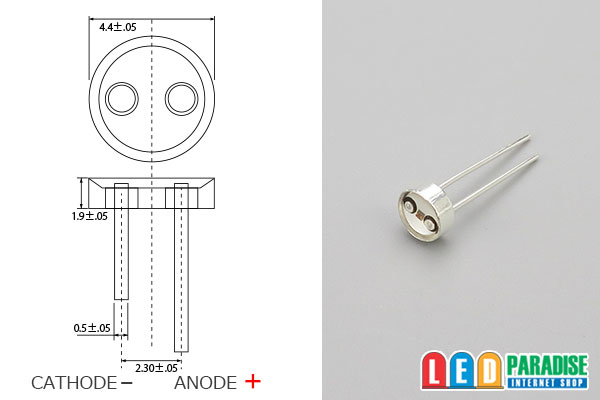

Φ4.4mmととても小さくて明るいLEDですので、狭い場所での光源にぴったりです。
スペースの無い場所での光ファイバー用の光源に、広角タイプですので、ルームランプ・カーテシランプなどにもご利用下さい。

■仕様

---

■販売単位をお選び下さい。
10個セット　980円
30個セット　2,790円
50個セット　4,400円
60個セット　5,280円
100個セット　7,800円
120個セット　9,360円
バラ販売　150円

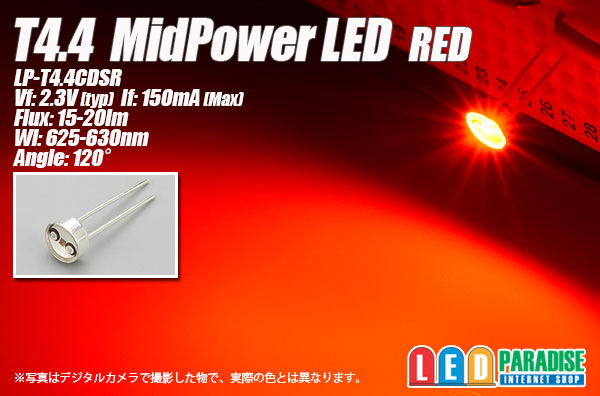

■T4.4 MidPowerLED　赤色 LP-T4.4CDSR
　Vf:2.3V(typ)
　If:150mA(Max)　※50mA以下での使用を推奨
　Flux:15-20lm
　Wl:625-630nm
　Angle:120°（2θ1/2）

中国製　オリジナル

光ファイバー照明作成例

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）　※約45mA計算

　LED4個 (+)-【1/2W 120Ω】-LED-LED-LED-LED-(-)
　LED3個 (+)-【1/2W 180Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1W 220Ω】-LED-LED-(-)
　LED1個 (+)-【1W 270Ω】-LED-(-)
　※12V車ではLED3個直列が限度です。
　　4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRDを使って点灯させる場合の例

○45mA流す場合　CRD E-153×3個並列　 LED1〜4個点灯

　　　　 【CRD E-153】
　 (+)-　【CRD E-153】　-LED-LED-LED-LED-(-)
　　　　 【CRD E-153】

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意

---

写真では正確な色再現が出来ません。
お使いのPC環境で見たままの赤色で届く訳ではございませんのでご了承ください。
