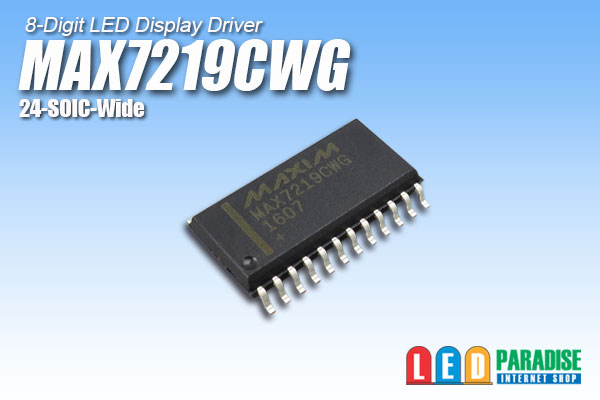

LEDディスプレイドライバー MAX7219CWG
■特長
ドットマトリクスLEDや市販の7セグメントLEDを、マイコンから手軽に点灯制御できるドライバICです。
基準抵抗による定電流制御やダイナミック点灯など、LEDの多重点灯に必要な機能はひととおり搭載しており、3線のシリアルインタフェースでコマンドを送るだけで、各LEDの発光状態を自動でコントロールしてくれます。
複数のICによるカスケード接続にも対応していますので、いくつも連結して自由に拡張することができます。
オリジナルの小型サインボードやLEDバッジなど、コンパクトな電子アクセサリーの自作に最適です。
■製品仕様
入力電圧 ： DC4-6V
パッケージ： 24ピンSOP
走査レート： 500Hz(typ.)、1300Hz(max.)
おもな機能：
LED8セグメント×8桁の制御
7SEG＋DPのBCDデコード
基準抵抗による電流設定
コマンドによる輝度設定
シリアルデータの多段接続
※ドットマトリクスLEDにご使用いただく場合は、
行(ROW)のピンをアノード(SEGMENT)に接続して
列(COL)のピンをカソード(DIGIT)に接続してください。
※本品は24ピンSOPパッケージです。
DIP版が必要であれば「MAX7219CNG」をお買い求めください。
