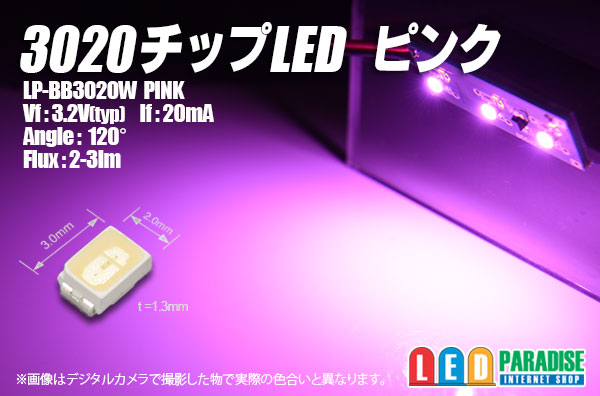

3020チップLED ピンク LP-BB3020W
■特長
ピンク色の3020チップLED入荷いたしました。
女性に大人気メーターパネルやエアコンパネルの打ち換えに。
また、イルミネーションなどにも是非お試し下さい。
扱いやすい3020タイプ
■仕様
※販売単位がありますのでご選択下さい。
5個セット 200円
10個セット 350円
30個セット 990円
50個セット 1,500円
60個セット 1,800円
100個セット 2,800円
120個セット 3,360円
LP-BB3020W
Vf:3.2V(typ)
If:20mA
LuminousFlix:2-3lm
Angle:120°
中国製 オリジナル
※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）
■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 560Ω】-LED-(-)
※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例
○18mA流す場合 CRD E-183 1本使用
(+)-【CRD E-183】-LED-LED-LED-(-)
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
改造はご自身でテストの上自己責任でお願いします。
