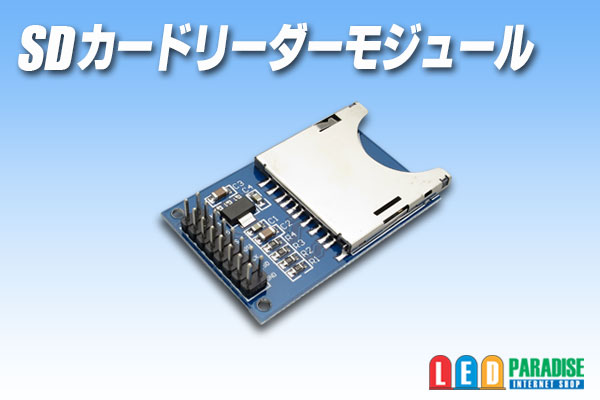

SDカードリーダーモジュール
■特長
SDカードスロットのSPI端子をピンヘッダに引き出したリーダーモジュールです。
SDカード内のファイルシステムにSPIモードでアクセスすることができます。
基板には3.3V定電圧レギュレータを搭載しており電源5Vで動作し、MISO/MOSI/SCKの3端子は10kΩにプルアップされています。
マイコンなどの記憶装置としてSDドライブを外付けする際にご活用ください。
■仕様
SDカードリーダーモジュール 230円/個
入力電圧： DC 3.3V または 5V (いずれか一方のピンから供給)

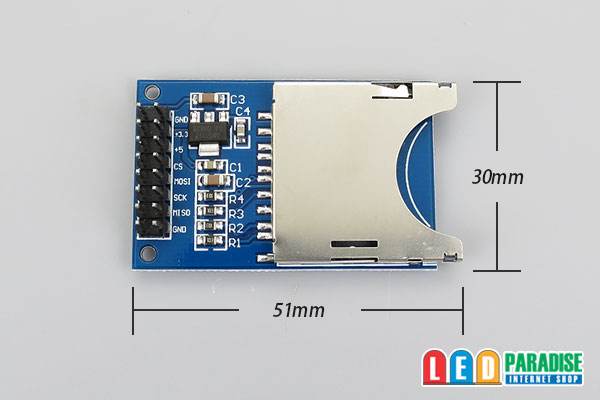

本体寸法： 30×51×4mm（約）(突起部含まず)
ピン数： 16ピン（8端子×短絡2ピン、2.54mmピッチ）
※各SPI端子はSDカード端子に直結しており5Vトレラントではありません。
5Vの回路に接続する場合はCS/CLK/MOSI端子への入力にレベル変換や分圧を施す必要があります。
※CS端子はプルアップされておりませんのでご注意ください。
※SPIモードでの制御にのみ対応しています。
SDIOモード、カード検出、ライトプロテクトなどには対応しておりません。
中国製
■ご注意

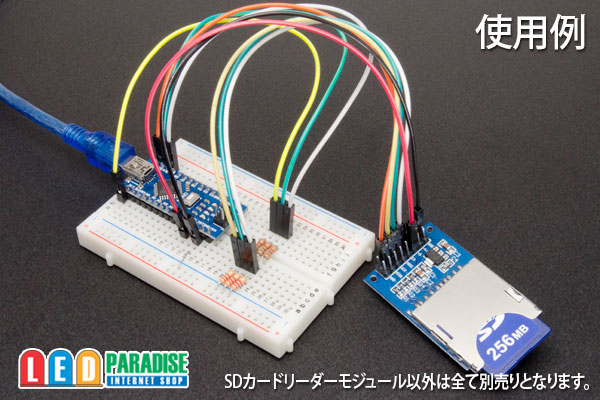

※使用例画像内のリーダーモジュール以外は全て別売りとなります。
※使用に関するサポートは行っておりません。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
(いかなる場合でも本体代金を超える保証は行っておりません。)
※本製品の分解・改造・修理や使用後は保証の対象外となります。
上記ご了承の上お買い求め下さい。
