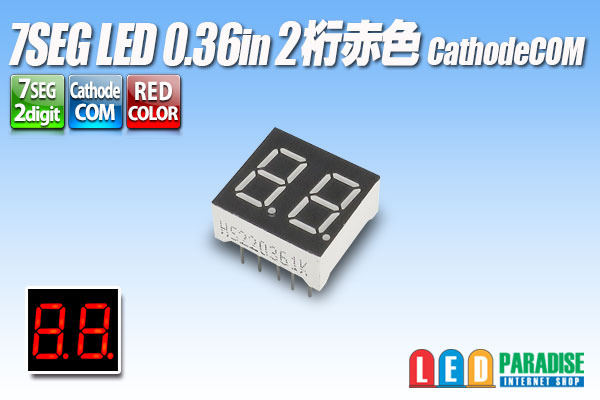

7SEG LED 0.36in 2桁 赤色 CathodeCOM

■特長

---

2桁の7セグメントLEDが一体化した、デジタル表示用のLEDユニットです。
アノード8灯×カソード2桁のカソードコモン接続になっており、10ピンの配線でマイコンなどからLEDデジタル表示が可能です。

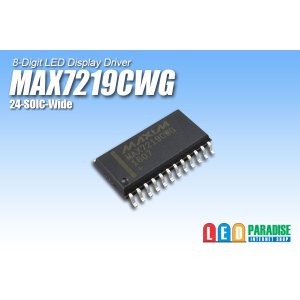

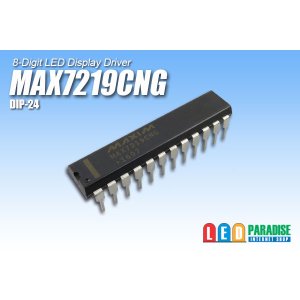

ディスプレイドライバMAX7219をご使用いただくとより簡単に制御できます。

■仕様

---

発光色： 赤色
定格電流(If)： 20mA（max）
順方向電圧(Vf)： 2.1V(typ)
接続方式：
カソードコモン （－が共通）
アノード8灯(7セグメント＋DP)×カソード2桁
※各桁の個別点灯にはダイナミック制御が必要です

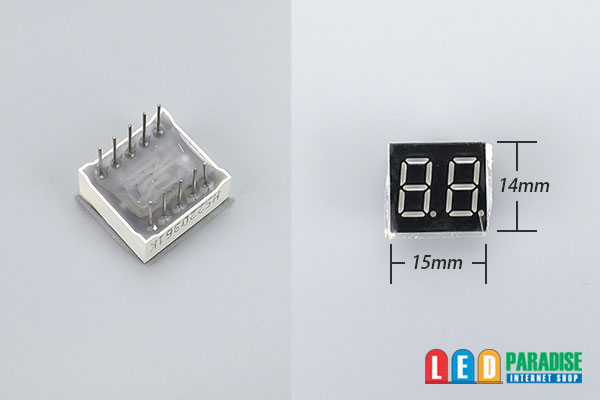

本体寸法： 15×14×7mm（約）(ピン含まず)
表示寸法： 14×10mm（約）
ピン数： 10ピン（5ピン×2、2.54mmピッチ 400mil）

■ご注意

---

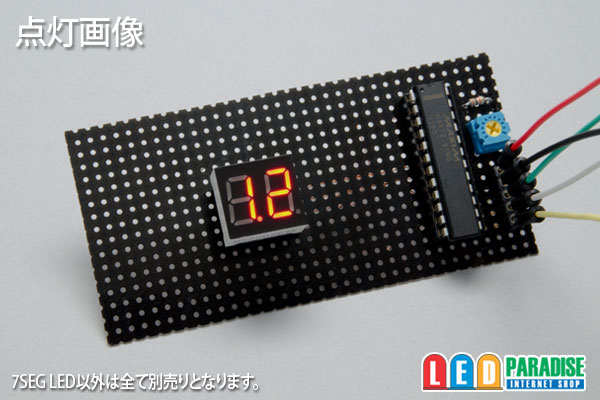

※使用例画像内の7SEG LED以外は全て別売りとなります。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
　万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
　(いかなる場合でも本体代金を超える保証は行っておりません。)
※本製品の分解・改造・修理や使用後は保証の対象外となります。
上記ご了承の上お買い求め下さい。
