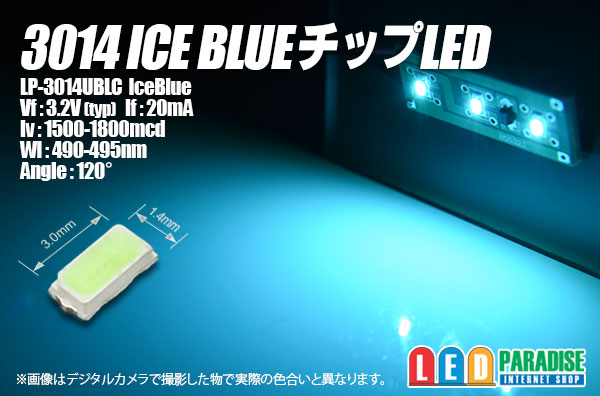

3014アイスブルーチップLED　LP-3014UBLC

■特長

---

大人気アイスブルー色の3014チップLED入荷いたしました。
クールなイメージで、メーターパネルやエアコンパネルの打ち替えなどに大人気です。
是非お試し下さい。

■仕様

---

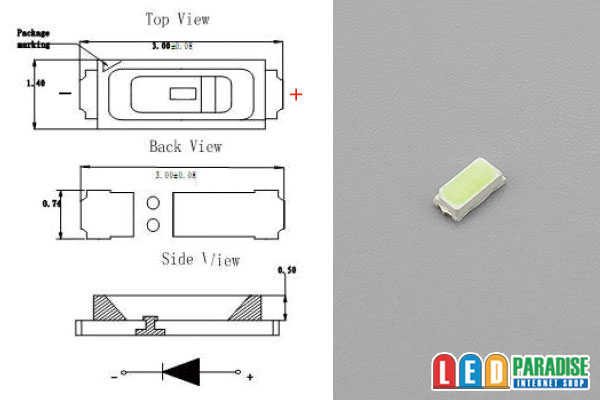

※こちらのLEDは3014サイズ(3.0mm×1.4mm)となりますのでご注意下さい。

※販売単位がありますのでご選択下さい。
5個セット　250円
10個セット　400円
30個セット　900円
50個セット　1,600円
60個セット　1,920円
100個セット　2,800円
120個セット　3,360円

LP-3014UBLC
Vf：3.2V(typ)
If：20mA
Iv：1500-1800mcd
Wl：490-495nm
Angle：120°
中国製　オリジナル　


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD E-183
　　　　
　 (+)-【CRD E-183】-LED-LED-LED-(-)
　　 　

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。
