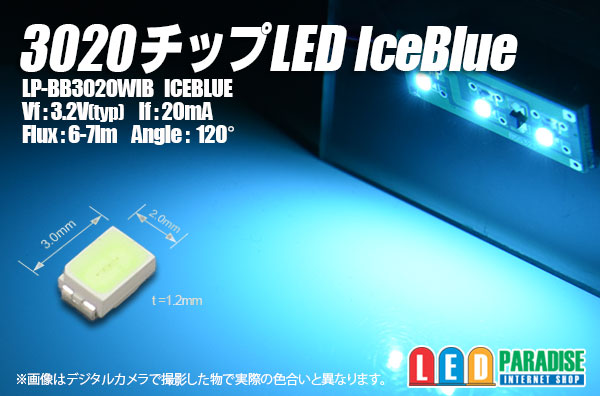

3020チップLED アイスブルー
LP-BB3020WIB

■特長

---

アイスブルー色の3020チップLED入荷いたしました。
大人気メーターパネルやエアコンパネルの打ち換えに。
また、イルミネーションなどにもさわやかな色合いが大人気です。
是非お試し下さい。

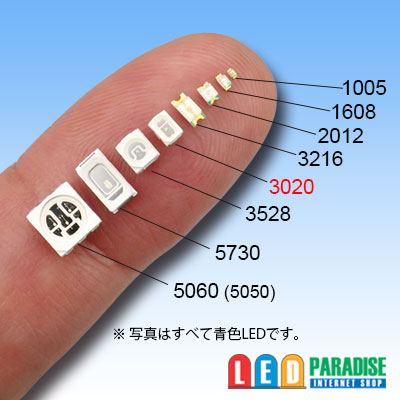

扱いやすい3020タイプ

■仕様

---

※販売単位がありますのでご選択下さい。

5個セット　200円
10個セット　350円
30個セット　990円
50個セット　1,500円
60個セット　1,800円
100個セット　2,800円
120個セット　3,360円

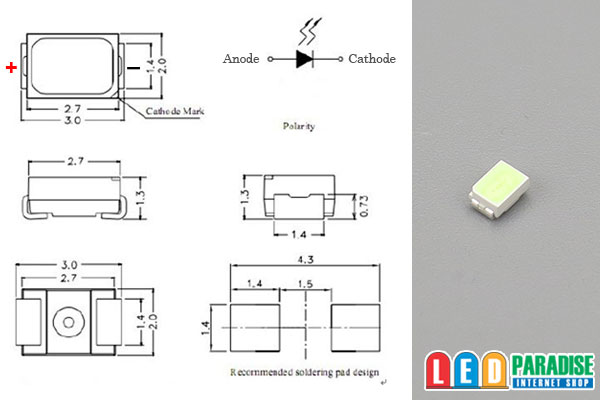

LP-BB3020WIB

Vf:3.2V(typ)
If:20mA
LuminousFlix:6-7lm
Angle:120°

中国製　オリジナル　

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD E-183　1本使用
　　　　
　 (+)-【CRD E-183】-LED-LED-LED-(-)

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　 改造はご自身でテストの上自己責任でお願いします。
