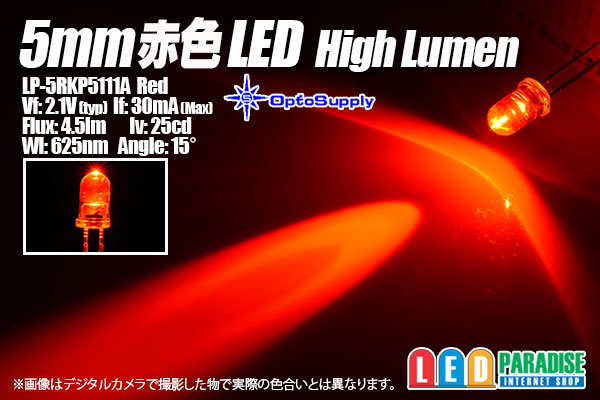

OptoSupply 5mm赤色
LP-5RKP5111A
HighLumen

■特長

---

OptoSupplyの新製品HighLumen(高出力)タイプの赤色LED
エルパラ専用品番で新入荷いたしました。
5mm砲弾型で、4.5lmと非常に明るいLEDです。
最新のLEDをぜひお試しください。

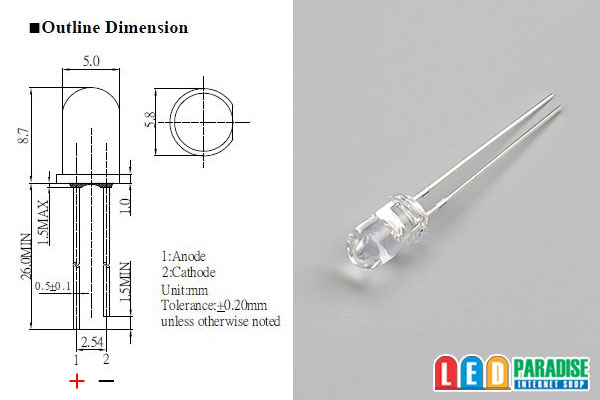

■仕様

---

■販売単位をお選び下さい。
10本セット　400円
30本セット　1140円　
50本セット　1750円　　
60本セット　2100円
100本セット　3000円
120本セット　3600円
バラ販売　100円

LP-5RKP5111A
Vf：2.1V(typ)
If：30mA(max)
Flux：4.5lm@30mA
Iv：25cd＠30mA
Wl:625nm(typ)
Angle：15°

メーカーデータシートpdf (参考データ)

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）※約20mA

　LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-) 　
　LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
　LED3個 (+)-【1/2W 430Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○18mA流す場合　CRD E-183

　(+)-【CRD E-183】-LED-LED-LED-LED-(-)


○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　　-LED-LED-LED-LED-(-)
　　　　【CRD E-103】

※12V車ではLED4個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でテール/ストップ設計例　LED直列４個
　回路は配線図に記載してございます。　

テール側　 【1/4W 1.6KΩ】
ストップ側　【1/4W 300Ω】 　

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意

---

写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください。
