OptoSupply 5mm緑色
LP-G5GP5111A
HighLumen

■特長

---

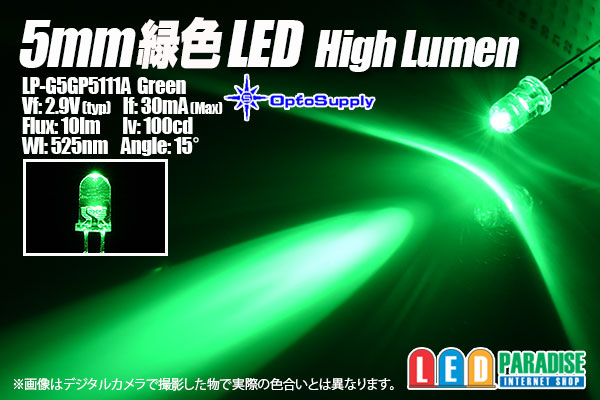

OptoSupplyの新製品HighLumen(高出力)タイプの緑色LED
エルパラ専用品番で新入荷いたしました。
5mm砲弾型で、10lmと非常に明るいLEDです。
最新のLEDをぜひお試しください。

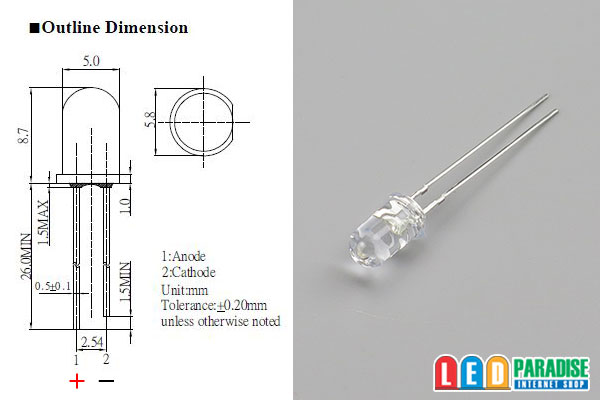

■仕様

---

■販売単位をお選び下さい。
10本セット　400円
30本セット　1140円　
50本セット　1750円　　
60本セット　2100円
100本セット　3000円
120本セット　3600円
バラ販売　100円

LP-G5GP5111A
Vf：2.9V(typ)
If：30mA(max)
Flux：10lm@30mA
Iv：100cd＠30mA
Wl:525nm(typ)
Angle：15°

メーカーデータシートpdf (参考データ)

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）約20mA

　LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列　LED１〜3個※

　　　　【CRD E-103】
　 (+)-　 　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○18mA流す場合　CRD E-183　　LED１〜3個※

　(+)-【CRD E-183】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
※LED直列3個の場合、多少電圧不足になる場合がございます。

■ご注意

---

写真では正確な色再現が出来ません。
お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください
