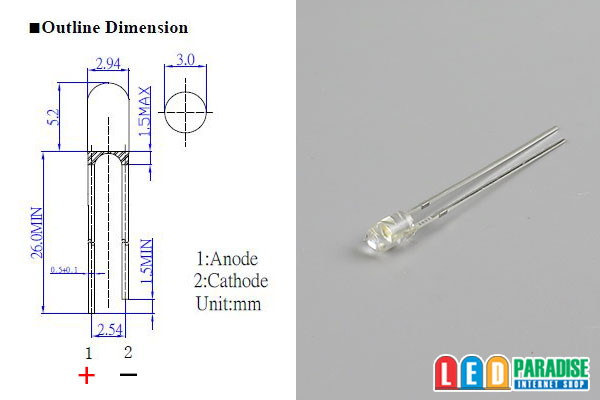

OptoSupply 広角3mm電球色 LP-M54K3E61B


■特長

---

OptoSupply の高輝度広角3mm電球色LED です。
お値段もお安くなっておりますので、是非お試し下さい。

※以前のタイプが製造中止になりOptosupply製品に変更になっております。

■販売単位をお選び下さい。
10本セット 　 300円 　
30本セット　　 900円
50本セット　　1250円
60本セット　　1500円　　
100本セット　 2000円
120本セット　 2400円
バラ販売　　　　 50円

LP-M54K3E61B ※参考データ
Vf：3.1V(typ)
If：20mA
Iv：8400-10000mcd
CCT:3000K(typ)
Angle：60°

メーカーデータシートpdf 　※参考データ

中国製

【ご注意】
LEDは特性を統一して生産することが出来ません。
色合いは、同じロット内でもBIN毎に違いがございます
同一出荷日は同BINコードで発送しておりますので、
色合いを揃える場合は、必要数＋予備分を
一度にまとめて購入されることをお勧めいたします。

○電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　ご購入時カート備考欄より、お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

　LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

　※12V車ではLED3個直列が限度です。
　　 4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○15mA流す場合
　　(+)-【CRD E-153】-LED-LED-LED-(-)

　※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
　※改造はご自身でテストの上自己責任でお願いします。
