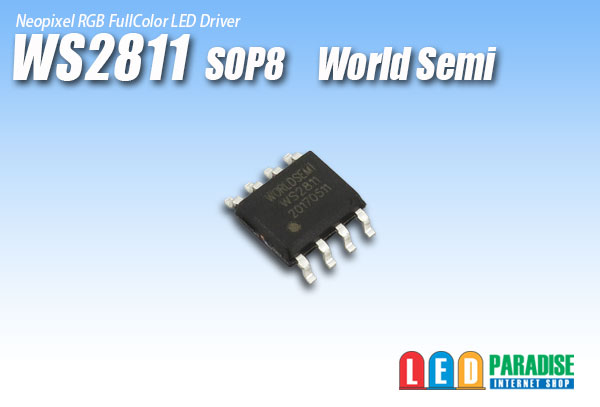

WS2811 SOP8 World Semi

NeoPixel RGBと互換性のあるRGBフルカラーLEDドライバICです。
アノードコモンタイプのPWM調光型シンクドライバをそなえ、
RGB各256階調の色値設定をマイコンなどで制御することができます。

単線シリアル通信でいくつもカスケード接続することができます。
組み込みの電子工作などにご活用ください。

マイコンを使わなくても、簡単なNeoPixelコントローラーが
使用できますので、是非お試し下さい。

■販売単位をお選び下さい
5個セット　　　　125円
10個セット　　　 220円
30個セット　　 　600円
50個セット　 　　900円
100個セット　　1,500円

■製品仕様

パッケージ　　　 ： 8ピンSOP
電源電圧(VDD)　　： +3.5〜+5.5V
RGB出力耐圧(VOUT)： 12V
信号電圧(VIN)　　： -0.5〜VDD+0.5V
動作温度　　　　 ： -25℃〜85℃
保管温度　　　　 ： -40℃〜150℃
ESD耐圧(VESD)　　： 4000V
定格電流　　　　 ： 16.5mA (typ)、17.5mA (max)
入力閾値(VIH)　　： 0.7VDD
入力閾値(VIL)　　： 0.3VDD
PWM周波数　　　　： 2kHz
通信形式　　　　 ： 1線シリアル (24bitRGB、NeoPixelRGB/SK6812互換)
通信速度　　　　 ： 800kHz

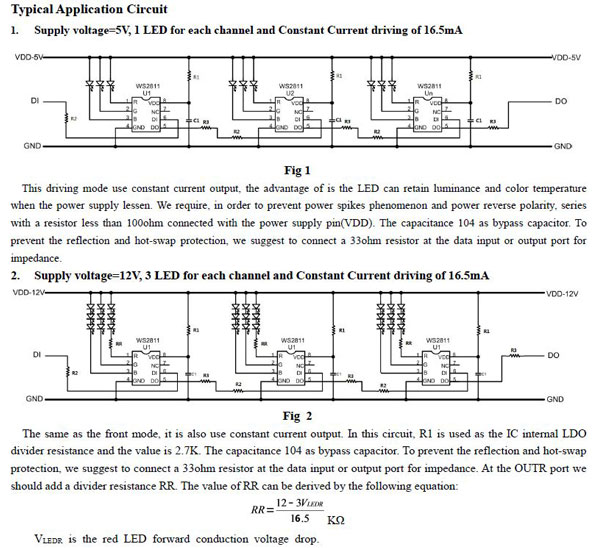

詳しくは
データーシートをご覧下さい


■ご注意

※本製品は集積回路です。静電気や湿気、電源のショート等には特にご注意ください。
※本製品の導入サポート等は行っておりません。
※本製品の基板実装や接続作業は、電源を通電したまま行わないでください。
※本製品の分解・改造・修理や取り付け後は保証の対象外となります。
※いかなる場合にも、本体代金以上の保証はいたしません。

上記ご了承の上お買い求め下さい。
