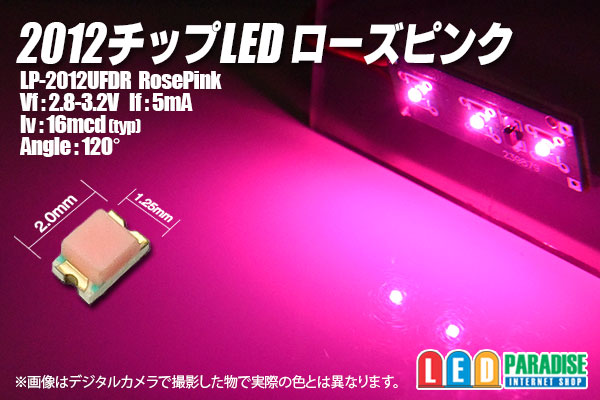

2012(0805)チップLED ローズピンク LP-2012UFDR

女性に大人気2012ピンク色LEDに、ちょっぴり赤よりの
お洒落なローズピンク色入荷致しました。
メーターパネルやエアコンパネルの打ち替えなどに是非お試し下さい。


※販売単位がありますのでご選択下さい。
5個セット　　　 250円
10個セット　　　400円
30個セット　　　900円
50個セット　　1,600円
60個セット　　1,920円
100個セット　 2,800円
120個セット　 3,360円

LP-2012UFDR
Vf：2.8-3.2V
If：5mA
Iv：16mcd(typ)
Angle：120°
2.1×1.25×1.1mm
中国製　オリジナル　


■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　1.2KΩ】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　1.8KΩ】-LED-LED-(-)
　LED1個 　(+)-【1/4W　2.4KΩ】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○CRD E-562　1本　LED1〜3個直列
　　　　
　 (+)-【CRD E-562】-LED-LED-LED-(-)
　　 　

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。

※ご注意※　
※写真では正確な色再現が出来ません。お使いのPC環境で見たままの
　色で届く訳ではございませんのでご了承ください。
※色の呼び名はメーカーごとに異なります。また、ロットごとに色合いに差がありますので、
　他サイズやロット違いでは色合いに差が出ます。
※ピンクLEDは経年変化による褪色 がございます。
