1005チップLED アイスブルー LP-1005UBDIB

極小マイクロチップLED 1005(0402)入荷しました。
1mm×0.5mmのとても小さいLEDです。
人気のアイスブルー色、少し青味のある綺麗な色合いです。
ジオラマや建築模型、スマホやiQos(新型)の打ち替え等に
是非お試し下さい。


※販売単位がありますのでご選択下さい。
5個セット　　　 250円
10個セット　　　400円
30個セット　　　900円
50個セット　　1,600円
60個セット　　1,920円
100個セット　 2,800円
120個セット　 3,360円

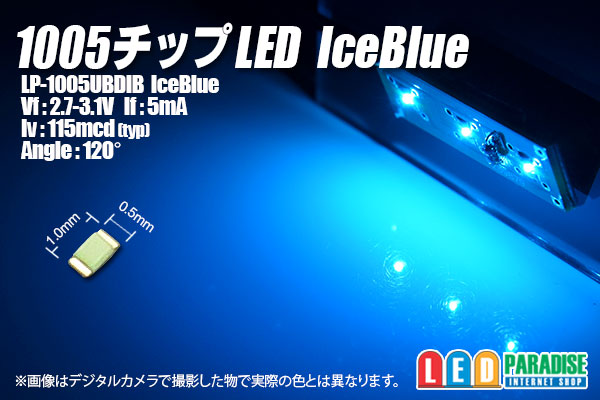

LP-1005UBDIB
Vf：2.7-3.1V
If：5mA
Iv：115mcd(typ)
Angle：120°
サイズ：1.0×0.5×0.4mm
中国製　オリジナル　



■DC12V　抵抗を使って点灯する場合の例（最大電圧14.4V）

　LED3個 (DC12V+)-【1/4W 620Ω】-LED-LED-LED-(-)
　LED2個 (DC12V+)-【1/4W1.2KΩ】-LED-LED-(-)
　LED1個 (DC12V+)-【1/4W1.8KΩ】-LED-(-)

※12VではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■DC5V　抵抗を使って点灯する場合の例（最大電圧14.4V）

　LED1個 (DC5V+)-【1/4W　430Ω】-LED-(-)

2個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V、CRD(定電流ダイオード)を使って点灯させる場合の例

　○CRD E-562　1本　LED1〜3個直列
　　　　
　 (+)-【CRD E-562】-LED-LED-LED-(-)
　　 　

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。

※ご注意※　
※写真では正確な色再現が出来ません。お使いのPC環境で見たままの
　色で届く訳ではございませんのでご了承ください。
※色の呼び名はメーカーごとに異なります。また、ロットごとに色合いに差がありますので、
　他サイズやロット違いでは色合いに差が出ます。
