3216チップLED 青緑色 LP-3216SUGC

青緑色の3216チップLED入荷いたしました。
ジオラマや商業模型、鉄道模型(信号機）また、メーターパネルや
エアコンパネル等のの打ち替えに是非お試し下さい。

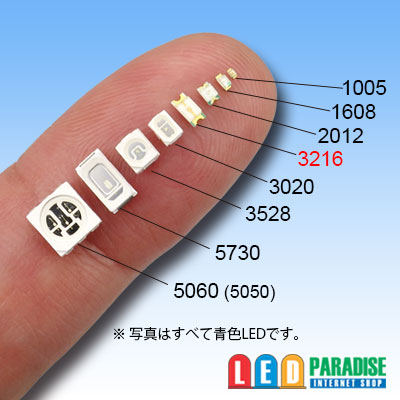

3216(1206)サイズ

※販売単位がありますのでご選択下さい。

5個セット　　　 250円
10個セット　　　400円
30個セット　　　900円
50個セット　　1,600円
60個セット　　1,920円
100個セット　 2,800円
120個セット　 3,360円

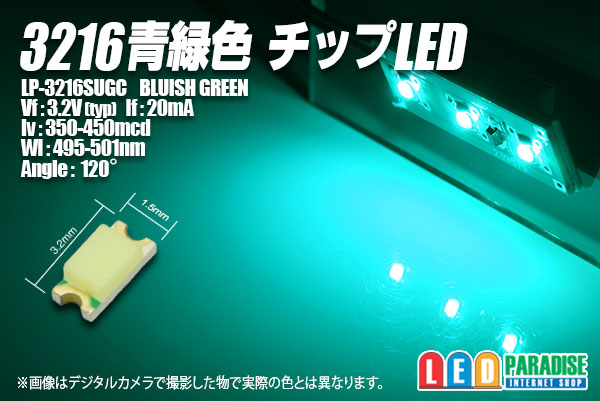

LP-3216SUGC
Vf：3.2V(typ)
If：20mA
Iv：350-450mcd
Wl：495-501nm
Angle：120°

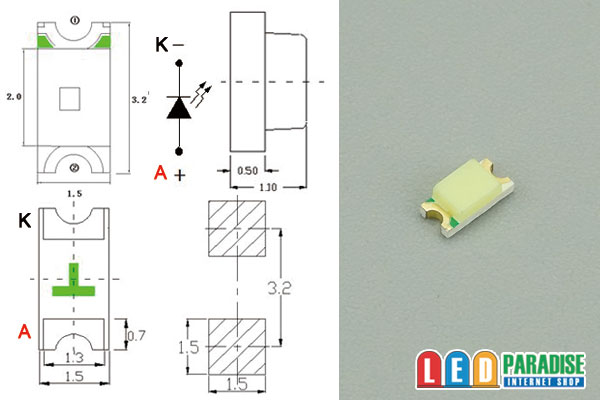

サイズ：3.2mm×1.5mm×1.1
中国製　オリジナル　


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■DC5V　抵抗を使って点灯する場合の例（最大電圧14.4V）

　LED1個 (DC5V+)-【1/4W　100Ω】-LED-(-)

2個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD E-183
　　　　
　 (+)-【CRD E-183】-LED-LED-LED-(-)
　　 　

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　 改造はご自身でテストの上自己責任でお願いします。

※ご注意※　
※写真では正確な色再現が出来ません。お使いのPC環境で見たままの
　色で届く訳ではございませんのでご了承ください。
※色の呼び名はメーカーごとに異なります。また、ロットごとに色合いに差がありますので、
　他サイズやロット違いでは色合いに差が出ます。
