角形2.5.7白色
LEDLP-WA4K71A1B

■特長

---

Optosupplyの角形2.5.7白色LEDエルパラ専用品番で入荷いたしました。
T-5ウェッジベースに２個載せられますので、メーターパネルの光量不足にお悩みの方是非お試し下さい。

■仕様

---

※販売単位をお選び下さい。
10本セット　380円
30本セット　1,080円
50本セット　1,750円
60本セット　2,100円
100本セット　2,900円
120本セット　3,480円
バラ販売　100円

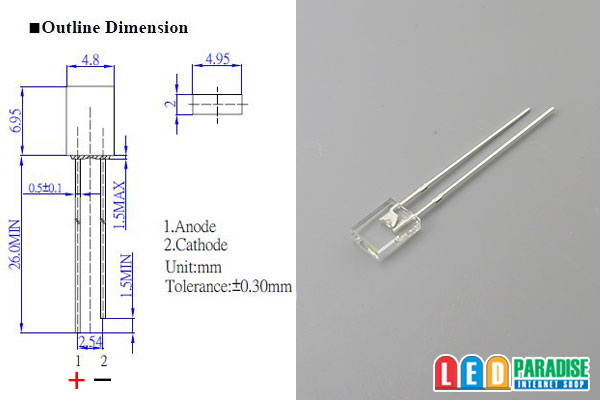

LP-WA4K71A1B
Vf：3.1V（typ）
If：20mA
Iv：2180-3000mcd
Angle：100°
メーカーデータシートpdf ※参考データ



※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

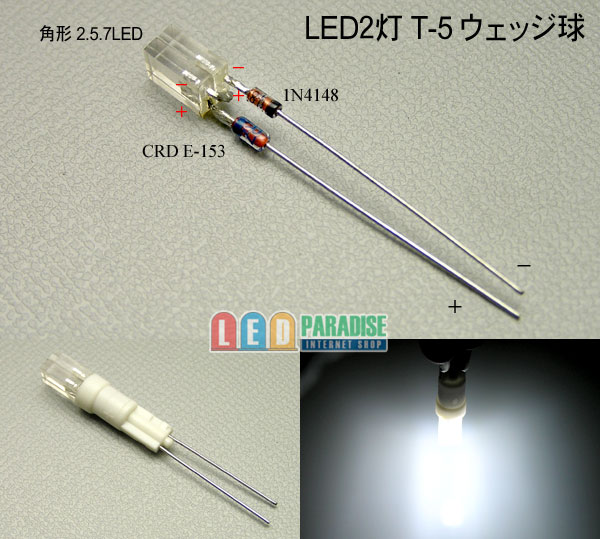

■12V車でCRDを使って点灯させる場合の例

　○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

　○18mA流す場合

　 (+)-【CRD E-183】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

　○15mA流す場合

　 (+)-【CRD E-153】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
