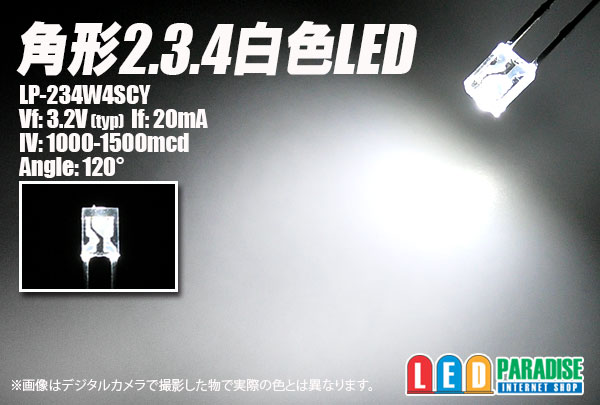

角形2.3.4白色LED　LP-234W4SCY

2.3.4角形白色LED新型番にて入荷いたしました。

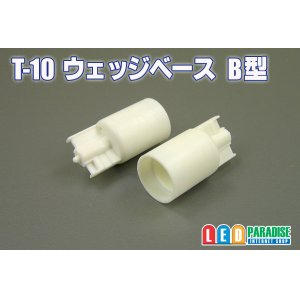

とても小さいLEDですので、ウェッジベースなどの限られたスペース等に!!
綺麗な白色の明るいLEDです。　是非お試し下さい

■仕様

---

※販売単位をお選び下さい。
　10本セット　　　380円
　30本セット　　1080円
　50本セット　　1750円
　60本セット　　2100円
100本セット　　2900円
120本セット　　3480円
バラ販売　　　　100円

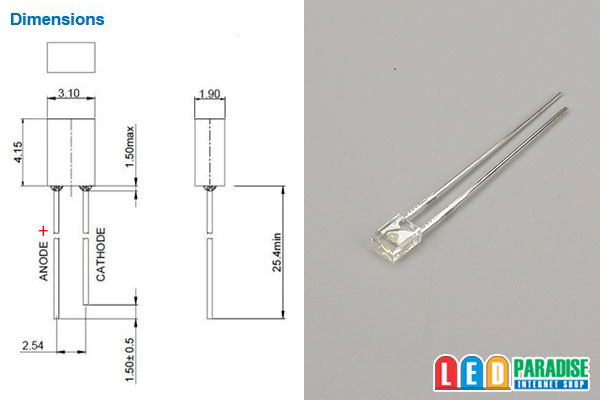

LP-234W4SCY
Vf：3.2V(typ)
If：20mA
Iv：1000-1500mcd
Angle：120°
CCT：7000K(typ)


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

　○18mA流す場合　CRD E-183

　 (+)-【CRD E-183】-LED-LED-LED-(-)

　○15mA流す場合

　 (+)-【CRD E-153】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
