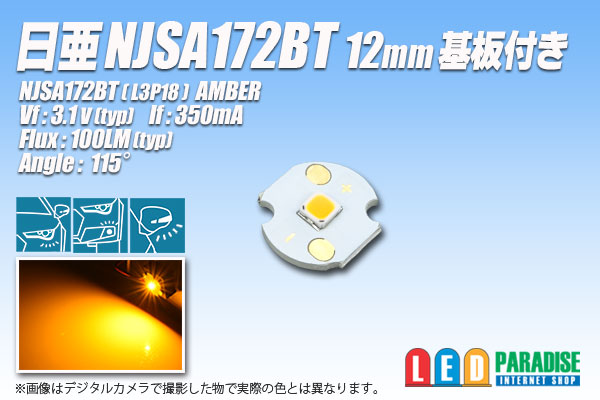

NJSA172BT 12mm基板付き
日亜の方向指示器用LED 1W 橙色(Amber)を 12mmアルミ基板に実装しました。
3030セラミックパッケージ なんと100lm(TYP)のとても明るいLEDです。
ウィンカーの光量不足解消の決定版 是非お試しください。
NJSA172BT(L3P18)
VF : 3.1V(typ)
IF:350mA
光束:100lm(typ)
指向特性:120°(2θ1/2)
実装方法:Reflow (中国加工)
製品寸法:3.0×3.0×0.8mm

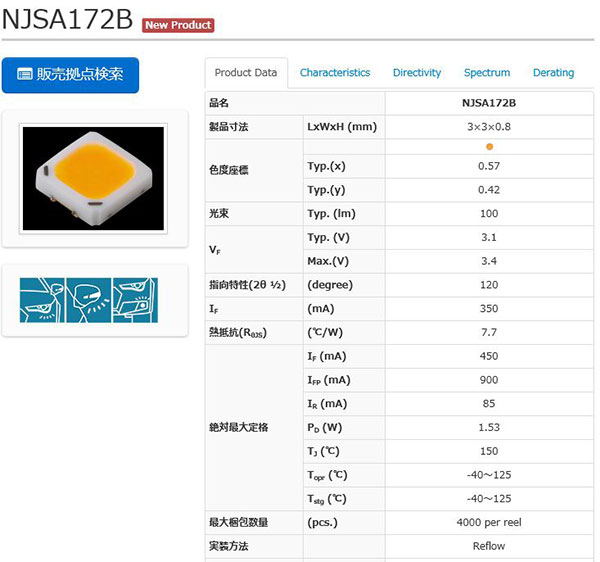

メーカーデータシートpdf
■店長日記制作例あり
SERENAシーケンシャルドアミラーウィンカーその1
SERENAシーケンシャルドアミラーウィンカーその2
※配線図のご用意ございません。
※PowerLEDですので、必ず放熱が必要です。
※基板が小さいので放熱環境を十分に考慮の上設計してください。
