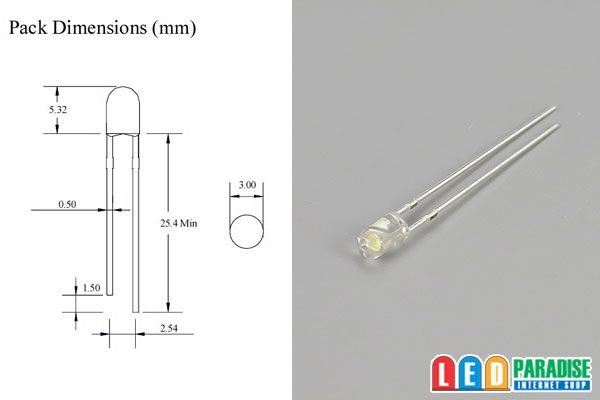

3φ広角白色LED
LP-3HWA

■特長

---

極小3mmの広角タイプなので、ポジション球、ルーム球、鉄道模型等スペースの狭い場所に最適です。

■仕様

---

■販売単位をお選び下さい。
10本セット　400円
30本セット　1140円
50本セット　1750円
60本セット　2100円
100本セット　3200円
120本セット　3840円
バラ販売　50円

LP-3HWA
Vf：3.2V(typ)
If：20mA
IV：2000-3000mcd
Angle : 80°
中国製オリジナル

※11/5日Vfの表記及び参考抵抗値変更致しました。


○電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　ご購入時カート備考欄より、お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

　LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

　※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○20mA流す場合　CRD E-103×2個並列
　　　 【CRD E-103】
　(+)-　 　　　　　　 -LED-LED-LED-(-)
　　　 【CRD E-103】

　○18mA流す場合
　(+)-【CRD E-183】-LED-LED-LED-(-)

　※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
　※改造はご自身でテストの上自己責任でお願いします。
