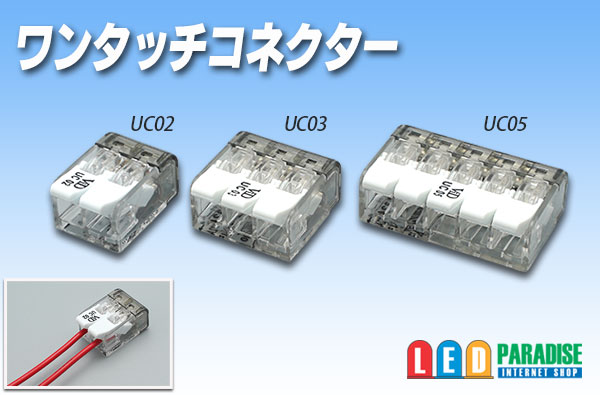

ワンタッチコネクター

単線・撚り線の混在や太さ違いの配線もまとめて使用する事が出来ます。

配線を差し込んでレバー操作のみでワンタッチに結線が可能です

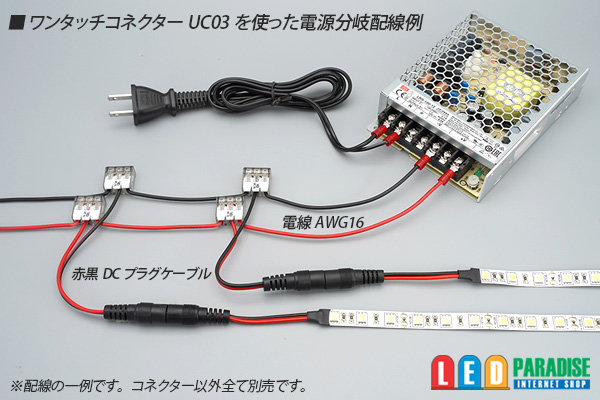

テープLEDやLEDマトリクスパネルの主電源線取り用などに是非ご利用ください。

■種類と数量をお選びください

ワンタッチコネクター UC-02　　5個セット　　300円
　　　　　　　　　　　　　　 10個セット　　550円
　　　　　　　　　　　　　　 50個セット　2,600円
　　　　　　　　　　　　　　100個セット　5,000円

ワンタッチコネクター UC-03　　5個セット　　375円
　　　　　　　　　　　　　　 10個セット　　700円
　　　　　　　　　　　　　　 50個セット　3,350円
　　　　　　　　　　　　　　100個セット　6,500円

ワンタッチコネクター UC-05　　5個セット　　550円
　　　　　　　　　　　　　　 10個セット　1,050円
　　　　　　　　　　　　　　 50個セット　5,100円
　　　　　　　　　　　　　　100個セット 10,000円

仕様

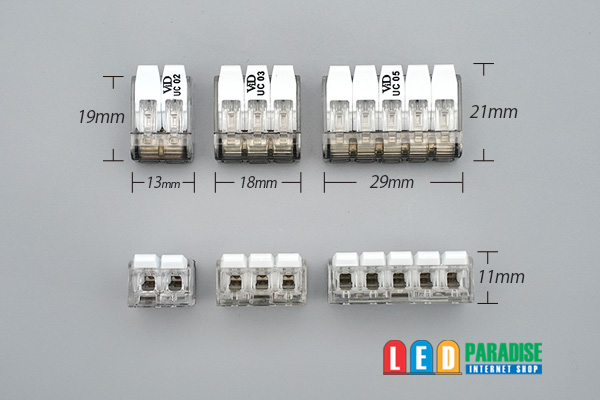

サイズ(約)：UC-02 幅13×長さ21×高さ11mm
　　　　　：UC-03 幅18×長さ21×高さ11mm
　　　　　：UC-05 幅29×長さ21×高さ11mm
接続配線種類：単線(銅)φ0.5〜2.0mm
　　　　　　：撚り線φ0.7〜4.平方mm
剥き出し長さ：11mm
定格：一般用途/32A　400V

中国製

※写真には複数映っていますがセットではありません。
※当商品は、防水ではありませんのでご注意ください。

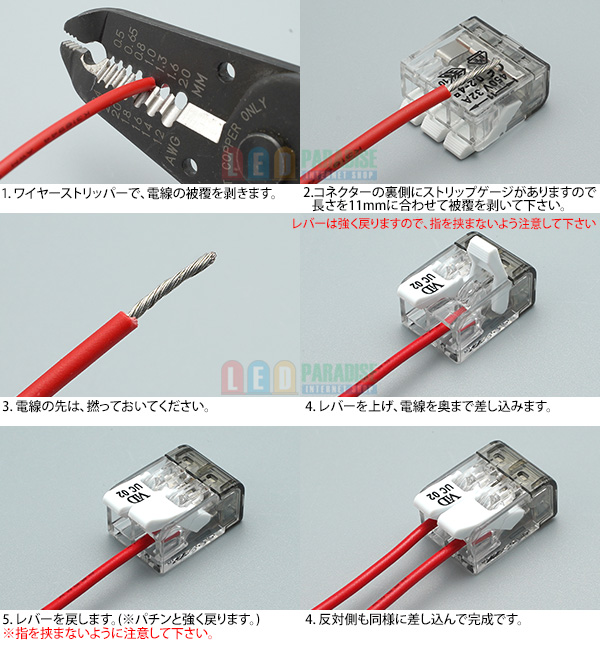

※電線は確実に差し込んでレバーを押し下げてください。
　接触不良により発熱し、火災が発生する恐れがあります。
※再結線の場合には電線の先端を切り、再度新しくむき出してください。
※レバーで指を挟む恐れがありますので、レバー押し下げ時に指の位置に注意してください。
※電線被覆の剥ぎ取り基準長さは裏面のストリップゲージで確認してください。
※電線の種類、使用条件等により使用できない場合があります。
※差し込むだけのコネクターですので強く引くと抜けてしまいます。しっかりと固定して下さい。
※サイズはノギスで計った物です。若干の誤差はご了承ください。
※取り付け後の交換・返品等には一切対応できません。
