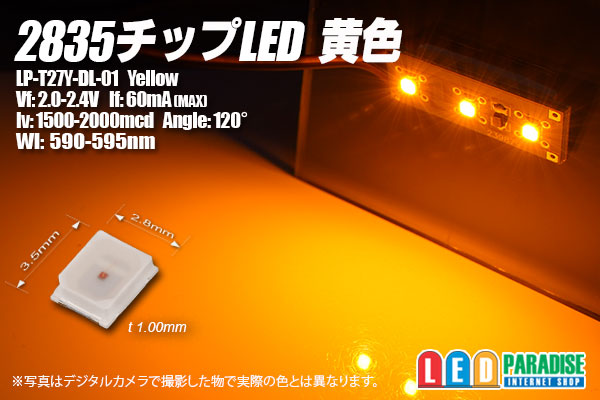

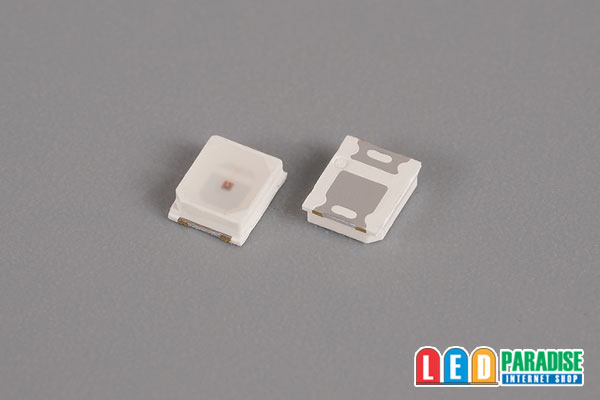

2835チップLED 黄色 LP-T27Y-DL-01

照明用の2835チップLED 黄色入荷いたしました。
イルミネーションやテールランプの補修用などに

3528用の基板が使用可能です。

※販売単位がありますのでご選択下さい。

5個セット　　 250円
10個セット　　 400円
30個セット　　1050円
50個セット　　1500円
60個セット　　1800円
100個セット　 2800円
120個セット　 3360円

LP-T27R-DL-01 Red
Vf: 2.0-2.4V [@60mA]
IF: 60mA(MAX)
Iv: 1500-2000mcd [@60mA]
Angle:120°
Wl: 590-595nm


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4/V 電流値約40mA）

　LED5個　 (+)-【1/2W 110Ω】-LED-LED-LED-LED-LED-(-)
　LED4個　 (+)-【1/2W 160Ω】-LED-LED-LED-LED-(-)
　LED3個　 (+)-【1/2W 220Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1W 　270Ω】-LED-LED-(-)
　LED1個 　(+)-【1W　 330Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCCR(定電流レギュレーター)を使って点灯させる場合の例

　　○40mA流す場合　NSI45020AT1G 20mA×2個並列使用 LED1〜4個直列
　　　　　【CCR NSI45020AT1G】
　　 (+)-　 　　　　　 　 　　　　-LED-LED-LED-LED-(-)
　　　 　 【CCR NSI45020AT1G】


　　○30mA流す場合　NSI45030AT1G 30mA 1個使用 LED1〜4個直列
　　　　　
　　 (+)-【CCR NSI45020AT1G】-LED-LED-LED-LED-(-)

　　　
※12V車ではLED4個直列が限度です。5個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CCR/CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
※配線図のご用意はございません。
※画像内の基板・その他は別売りとなります。
