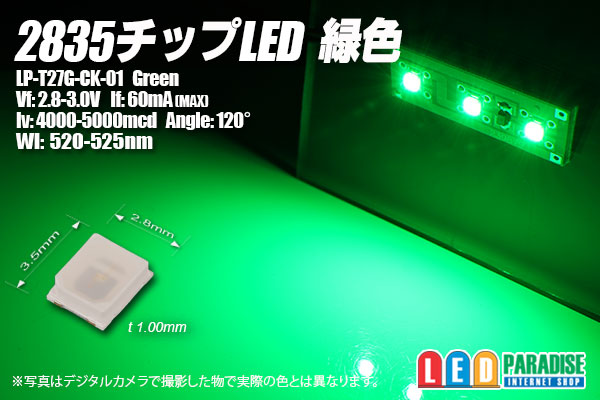

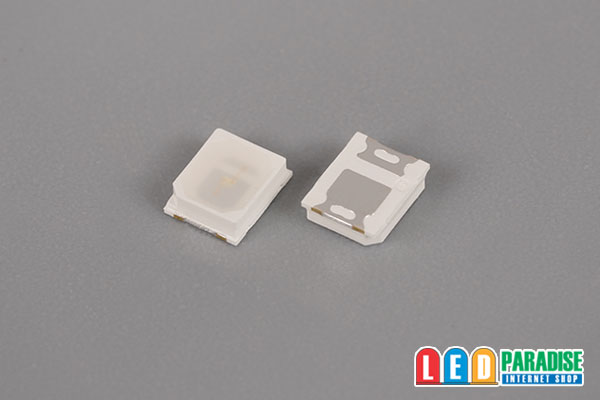

2835チップLED 緑色 LP-T27G-CK-01

照明用の2835チップLED 緑色入荷いたしました。
車のルームランプや、カーテシランプ等にも是非お試し下さい。

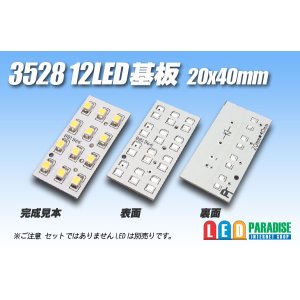

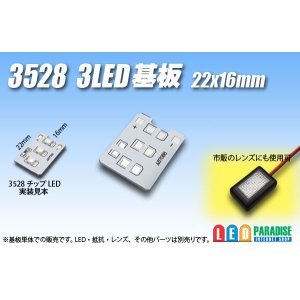

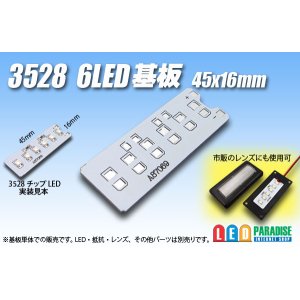

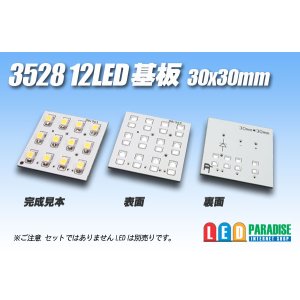

3528用の基板が使用可能です。

※販売単位がありますのでご選択下さい。

5個セット　　 250円
10個セット　　 400円
30個セット　　1050円
50個セット　　1500円
60個セット　　1800円
100個セット　 2800円
120個セット　 3360円

LP-T27G-CK-01 Green
Vf: 2.8-3.0V [@60mA]
IF: 60mA(MAX)
Iv: 4000-5000mcd [@60mA]
Angle:120°
Wl: 520-525nm


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4/V 電流値約40mA）

　LED3個　 (+)-【1/2W 150Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/2W 220Ω】-LED-LED-(-)
　LED1個 　(+)-【1W　 300Ω】-LED-(-)

■12V車でCCR(定電流レギュレーター)を使って点灯させる場合の例

　　○40mA流す場合　NSI45020AT1G　20mA ×2個並列使用
　　　　　【CCR NSI45020AT1G】
　　 (+)-　 　　　　　 　 　　　　-LED-LED-LED-(-)
　　　 　 【CCR NSI45020AT1G】

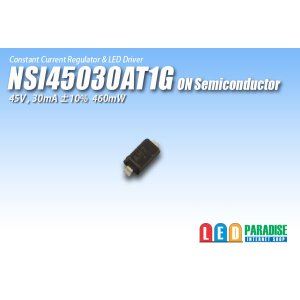

　　○30mA流す場合　NSI45030AT1G　30mA　1個使用
　　　　　
　　 (+)-【CCR NSI45020AT1G】-LED-LED-LED-(-)

　　　

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CCR/CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
※配線図のご用意はございません。
※画像内の基板・その他は別売りとなります。
