緑色FluxLED
LP-5FCISGCT

新型番に変更になっております。

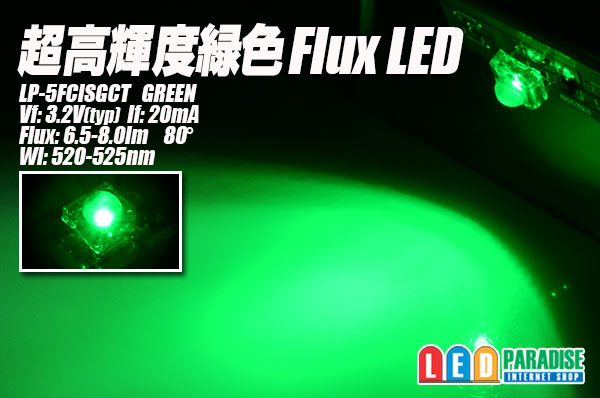

超広角でとても明るいLEDです。
フットランプ、カーテシランプ、ルームランプ等に

写真では色が正確に再現できませんが、明るい緑の色合いになります。

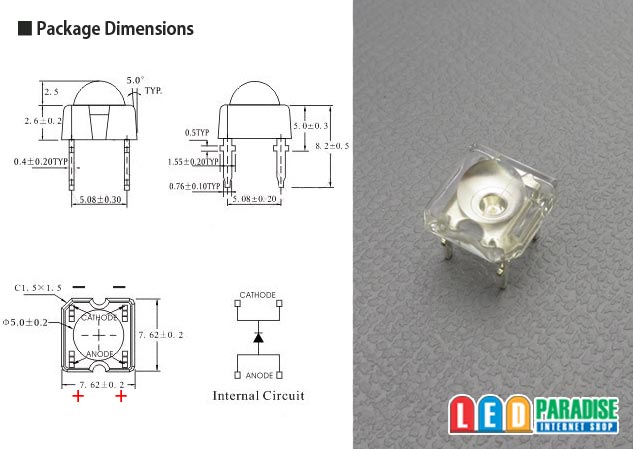

■仕様

---

※販売単位をお選び下さい
10個セット　　500円
30個セット　　1,350円
50個セット　　2,000円
60個セット　　2,400円
100個セット　 3,500円
120個セット　 4,200円
バラ販売　　　 100円

LP-5FCISGCT

Vf=3.2V(typ)　
If=20mA　
6.5-8.0lm　
80°

中国製 オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　　お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例

LED3個 (+)-【1/4W　270Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/4W　430Ω】-LED-LED-(-)
LED1個 (+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
　4個以上点灯させる場合は上記の回路を並列に繋いで増やします

■12V車でCRDを使って点灯させる場合の例

　　○30mA流す場合　CRD E-103×2個並列
　　　　　【CRD E-153】
　　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　　 　 【CRD E-153】

　　○20mA流す場合　CRD E-103×2個並列
　　　　　【CRD E-103】
　　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　　 　 【CRD E-103】

4個以上点灯させる場合は上記の回路を並列に繋いで増やします


※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
　あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
