2012(0805)
緑色チップLED

超激光のチップLED入荷いたしました。
メーターパネルやエアコンパネル、鉄道模型などにも最適です。

■仕様

---

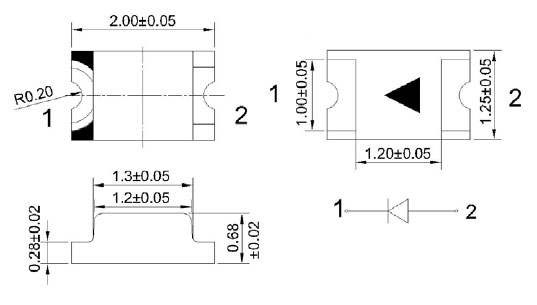

2012(0805)サイズ
2.0mm×1.25mm×0.68mm

※販売単位がありますのでご選択下さい。
5個セット　300円
10個セット　500円
30個セット　1,350円
50個セット　2,000円
60個セット　2,400円
100個セット　3,800円
120個セット　4,560円

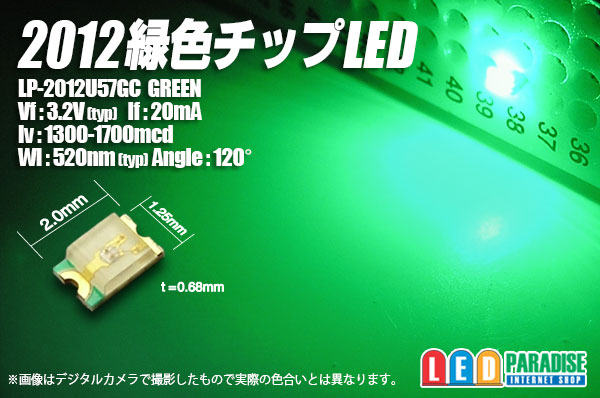

LP-2012U57GC

Vf：3.2V(typ)
If：20mA
Iv：1300-1700mcd
Wl：520nm(typ)
Angle：120°
中国製　オリジナル　

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD E-183使用　1-3個直列　
　　　　
　 (+)-【CRD E-183】-LED-LED-LED-(-)


　○15mA流す場合　CRD E-153 LED　1-3個直列
　　　　
　 (+)-【CRD E-153】-LED-LED-LED-(-)

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。
