2012(0805)
赤色チップLED

※以前の物と型番変更になっております。
メーターパネルやエアコンパネル
鉄道模型などにも最適です。

2012(0805)サイズの赤色チップLEDです。

■仕様

---

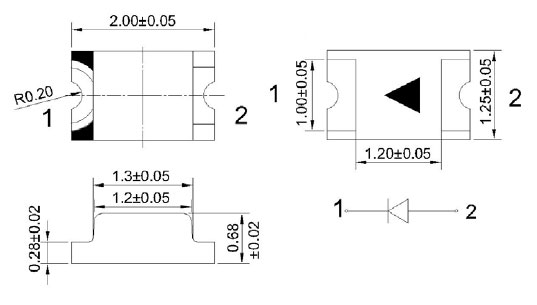

2012(0805)サイズ
2.0mm×1.25mm×0.68mm

※販売単位がありますのでご選択下さい。
　5個セット　　250円
10個セット 　 400円
30個セット　1,140円
50個セット　1,750円
60個セット　2,100円
100個セット　3,000円
120個セット　3,600円

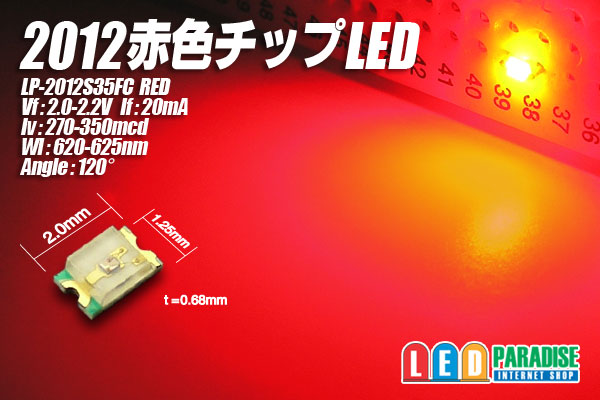

LP-2012S35FC
Vf：2.0-2.2V
If：20mA
IV : 270－350mcd
Wl : 620-625nm
Angle : 120°
中国製　オリジナル　


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例

　LED5個(+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
　LED4個(+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
　LED3個(+)-【1/2W　430Ω】-LED-LED-LED-(-)
　LED2個(+)-【1/2W　560Ω】-LED-LED-(-)
　LED1個(+)-【1/2W　620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○20mA流す場合　CRD E-103×2個並列
　　　【CRD E-103】
(+)-　 　　　　　　 　-LED-LED-LED-LED-(-)
　 　 【CRD E-103】

5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※点灯させる本数などにより、抵抗値が変わる場合がございます。
あくまでも参考値して改造はご自身でテストの上自己責任でお願いします。
