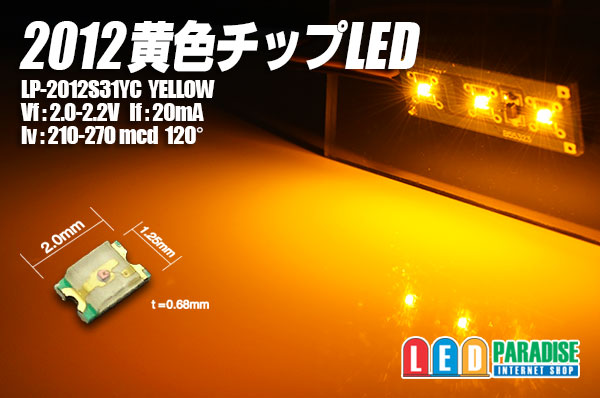

2012(0805)黄色チップLED LP-2012S31YC

新型番に切り換えになっております。

超小型の2012(0805)チップLED入荷いたしました。
メーターパネルやエアコンパネルの打ち換えに
また、ジオラマや鉄道模型などにも最適です。

■仕様

---

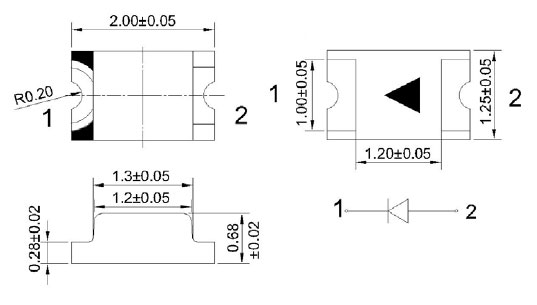

2012(0805)サイズ
2.0mm×1.25mm×0.68mm

※販売単位がありますのでご選択下さい。
5個セット　　　300円
10個セット　　500円
30個セット　　1,300円
50個セット　　2,000円
60個セット　　2,400円
100個セット　 3,500円
120個セット　 4,200円

LP-2012S31YC
Vf：2.0-2.2V
If：20mA
Iv：210-270mcd
Wl：590-595nm
Angle：120°
中国製　オリジナル　

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例

　LED5個(+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
　LED4個(+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
　LED3個(+)-【1/4W　430Ω】-LED-LED-LED-(-)
　LED2個(+)-【1/4W　560Ω】-LED-LED-(-)
　LED1個(+)-【1/4W　630Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○20mA流す場合　CRD E-103×2個並列
　　　【CRD E-103】
(+)-　 　　　　　　 　-LED-LED-LED-LED-(-)
　 　 【CRD E-103】

5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※点灯させる本数などにより、抵抗値が変わる場合がございます。あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
