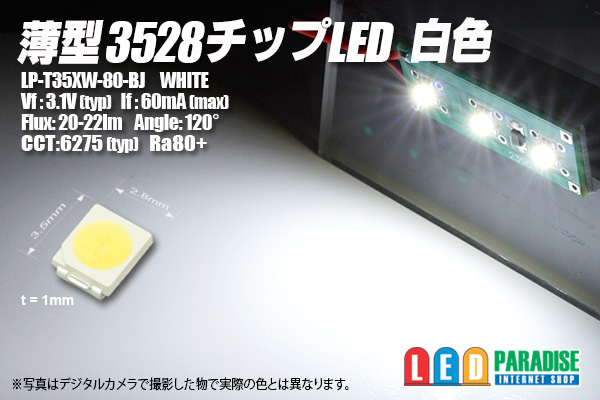

薄型3528白色チップLED LP-T35XW-80-BJ

※以前の物と、型番・特性変更になっております。

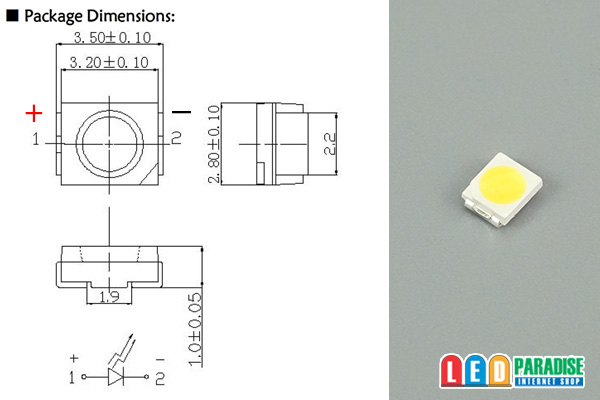

厚さ1mm薄型の0.2Wタイプ 3528chipLEDです。
20-22LM@60mAの超激光タイプで、とても明るく、
Ra：80+の高演色タイプのチップLEDとなっております。

メーターパネルやエアコンパネル、ポジション球 SMDタワーなどに
自作照明、鉄道模型などにも是非お試し下さい。

扱いやすい3528タイプです。

■仕様

---

※販売単位がありますのでご選択下さい。
5個セット　　200円
10個セット 　 350円
30個セット　 900円
50個セット　 1,350円
60個セット　 1,620円
100個セット　2,500円
120個セット　3,000円

■LP-T35XW-80-BJ　

Vf：3.1V（typ）
If：60mA (max)
Flux:20-22lm (@60mA)
Angle:120°
CCT:6275K(typ)
Ra:80+
中国製　オリジナル
　

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）

約20mA流す場合
　LED3個　 (+)-【1/4W　270Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

約40mA流す場合
　LED3個　 (+)-【1/2W　150Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/2W　220Ω】-LED-LED-(-)
　LED1個 　(+)-【1W　　 300Ω】-LED-(-)




※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○約18mA流す場合　CRD S-183T　1個使用
　　　　
　 (+)-【CRD S-183T】-LED-LED-LED-(-)


○約40mA流す場合　NSI45020AT1G　20mA CCR　並列2個使用

　　　　　【NSI45020AT1G】
　 (+)-　　　　　　　　　　　　-LED-LED-LED-(-)
　　　　　【NSI45020AT1G】



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。
