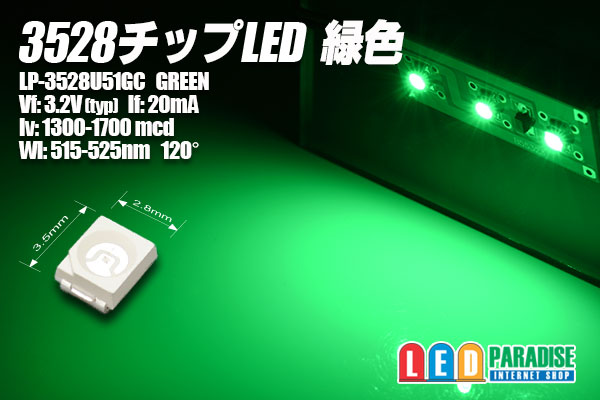

3528緑色チップLED 新薄型

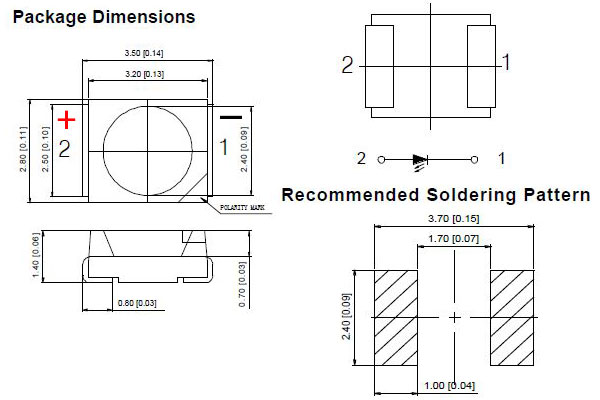

厚さ1.4mmの新薄型3528chipLEDです。
扱いやすい3528chipです。
パネルの打ち換え、ジオラマ・建築模型等に!!

以前の物から薄型に切り換えになっています。


■仕様

---

※販売単位がありますのでご選択下さい。
5個セット　250円
10個セット　450円
30個セット　1,200円
50個セット　1,900円
60個セット　2,280円
100個セット　3,500円
120個セット　4,200円

LP-3528U51GC

Vf：3.2V(typ)
If：20mA
1300-1700mcd
515-525nm
120°
中国製　オリジナル　

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD S-183T
　　　　
　 (+)-【CRD S-183T】-LED-LED-LED-(-)

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。
