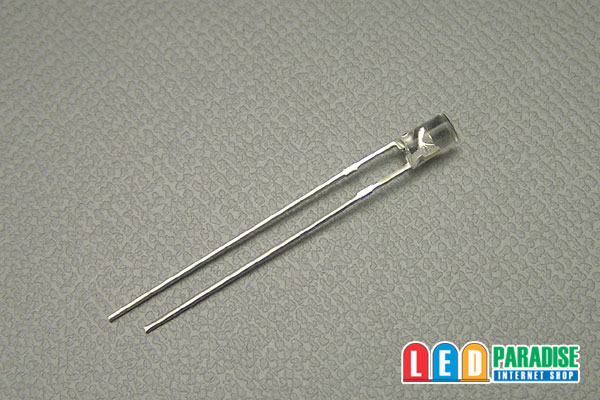

3mm円筒型青色LED

極小3mmの超広角タイプなので、ポジション球、ルーム球、鉄道模型等スペースの狭い場所に最適です。

■仕様

---

■販売単位をお選び下さい。
10本セット　　400円
50本セット　　1600円
100本セット　 3000円
バラ販売　　　 100円

LP-HBD3C
Iv：3.2V(typ)
If：20mA
400-600mcd
465nm(typ)
120°
中国製


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時カート備考欄より、お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列
【CRD E-103】
(+)-　-LED-LED-LED-(-)
【CRD E-103】

○15mA流す場合　CRD E-153
(+)-【CRD E-153】-LED-LED-LED-(-)

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
