商品詳細
オレンジFluxLED LP-5FCISOCT [0761]
販売価格: 50円(税込)
商品詳細

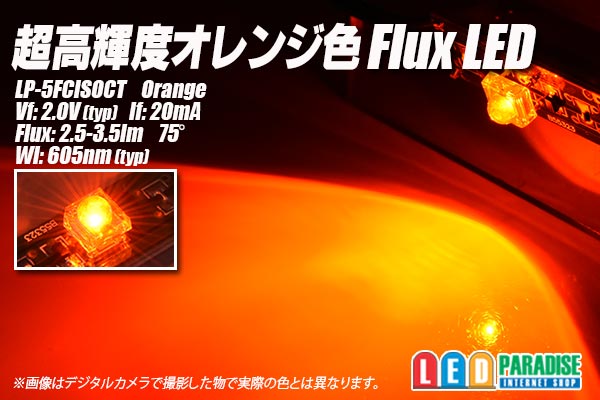

オレンジ色Flux LED LP-5FCISOCT
※以前の物とメーカーが変更になりましたのでご注意ください。
指向角が広く明るい5mmオレンジ色FluxLED新入荷しました。
ウィンカー等改造用等にぜひお試しください。
※販売単位がございますのでお選び下さい
10個セット 500円
30個セット 1,350円
50個セット 2,000円
60個セット 2,400円
100個セット 3,500円
120個セット 4,200円
バラ販売 100円

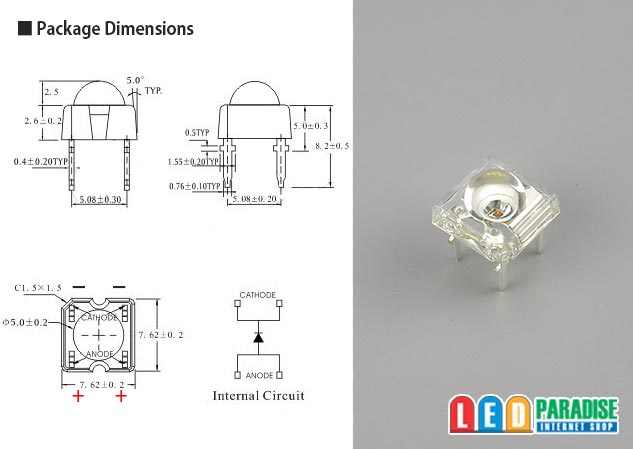

■仕様
■ LP-5FCISOCT
Vf: 2.0V(typ)
If: 20mA
Flux: 2.5-3.5lm
Wl: 605nm(typ)
Angle: 75°
※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
お気軽にお申し付けください。(無料)
■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED(-)
LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED(-)
LED3個 (+)-【1/2W 430Ω】-LED-LED-LED(-)
LED2個 (+)-【1/2W 560Ω】-LED-LED(-)
LED1個 (+)-【1/2W 620Ω】-LED(-)
※12V車では黄色FLUXLED 5個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。
■12V車でCRDを使って点灯させる場合の例(最大電圧14.4V)
○18mA流す場合 CRD E-183使用 LED1〜4個
(+)-【CRD E-183】-LED-LED-LED-LED-(-)
※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※ウィンカーをLED化するとほとんどの場合ハイフラになります。
この場合LED対応ICリレーや、キャンセラー抵抗が必要になります。
※改造はご自身でテストの上自己責任でお願いします。 中国製
※以前の物とメーカーが変更になりましたのでご注意ください。
指向角が広く明るい5mmオレンジ色FluxLED新入荷しました。
ウィンカー等改造用等にぜひお試しください。
※販売単位がございますのでお選び下さい
10個セット 500円
30個セット 1,350円
50個セット 2,000円
60個セット 2,400円
100個セット 3,500円
120個セット 4,200円
バラ販売 100円
■仕様
■ LP-5FCISOCT
Vf: 2.0V(typ)
If: 20mA
Flux: 2.5-3.5lm
Wl: 605nm(typ)
Angle: 75°
※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
お気軽にお申し付けください。(無料)
■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED(-)
LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED(-)
LED3個 (+)-【1/2W 430Ω】-LED-LED-LED(-)
LED2個 (+)-【1/2W 560Ω】-LED-LED(-)
LED1個 (+)-【1/2W 620Ω】-LED(-)
※12V車では黄色FLUXLED 5個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。
■12V車でCRDを使って点灯させる場合の例(最大電圧14.4V)
○18mA流す場合 CRD E-183使用 LED1〜4個
(+)-【CRD E-183】-LED-LED-LED-LED-(-)
※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※ウィンカーをLED化するとほとんどの場合ハイフラになります。
この場合LED対応ICリレーや、キャンセラー抵抗が必要になります。
※改造はご自身でテストの上自己責任でお願いします。 中国製
